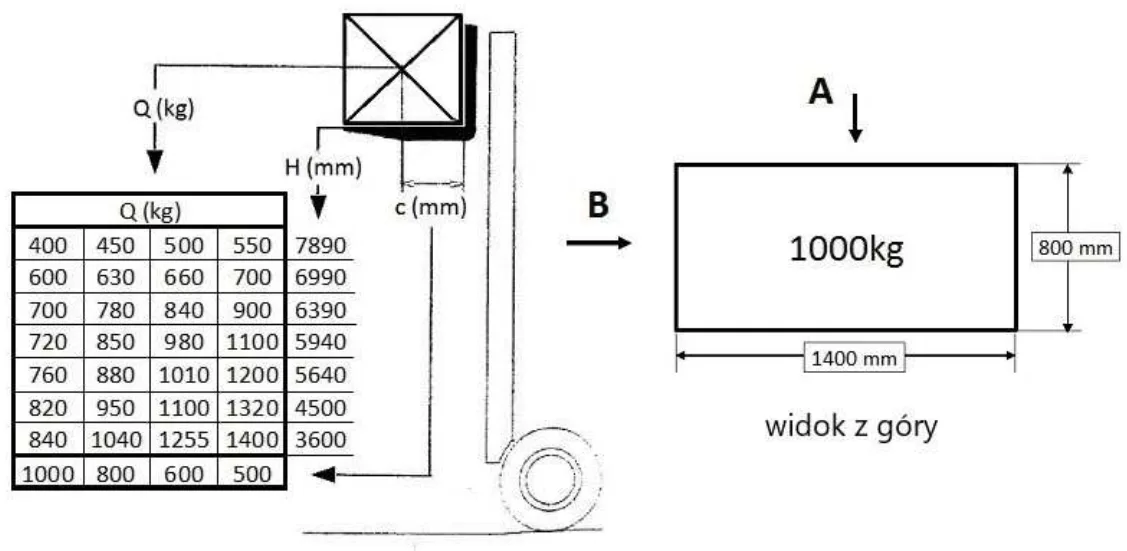

W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia, ładunku pobranego z kierunku A:

Dlaczego?

Przy pobraniu z kierunku A wymiar wzdłuż wideł wynosi 800 mm, więc c = 800/2 = 400 mm. Korzystamy z kolumny 500 mm, najmniejszej podanej w tabeli. Na wysokości 5940 mm udźwig wynosi 1100 kg, więc można podnieść ładunek 1000 kg. Przy 6390 mm pozostaje tylko 900 kg, a przy 7890 mm tylko 550 kg, więc wyżej nie wolno.
