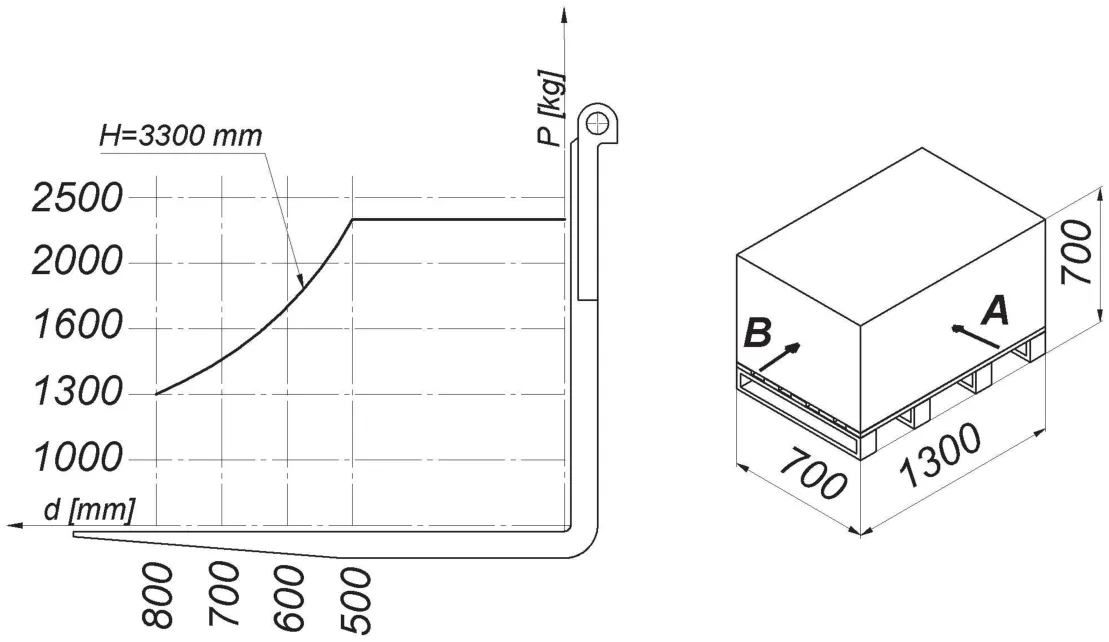

W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku pobranego od strony A:

Dlaczego?

Przy pobieraniu od strony A wymiar wzdłuż wideł wynosi 700 mm, więc odległość środka ciężkości to 350 mm. Ten punkt leży na poziomym odcinku wykresu dla H = 3300 mm, gdzie udźwig wynosi 2300 kg. 2500 kg to oznaczenie na osi, a nie wartość linii udźwigu.
