Pytanie #261

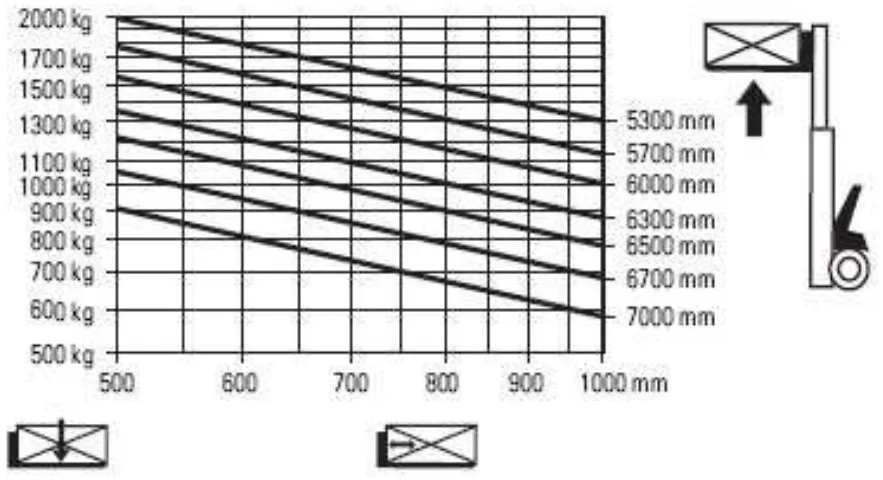

W oparciu o przedstawiony diagram udźwigu określ maksymalny udźwig wózka na wysokości 6,7 m:
Otwórz ilustrację w pełnym rozmiarzea
1400 kg
b
1200 kg
c
1000 kg
Poprawna odpowiedź
d
1300 kg
Dlaczego?
Na diagramie wybierz linię 6700 mm i najmniejszą pokazaną odległość środka ciężkości, czyli 500 mm, przy której udźwig jest największy. Spośród podanych wartości dopuszczalne jest 1000 kg; już 1200 kg leży powyżej tej linii.
