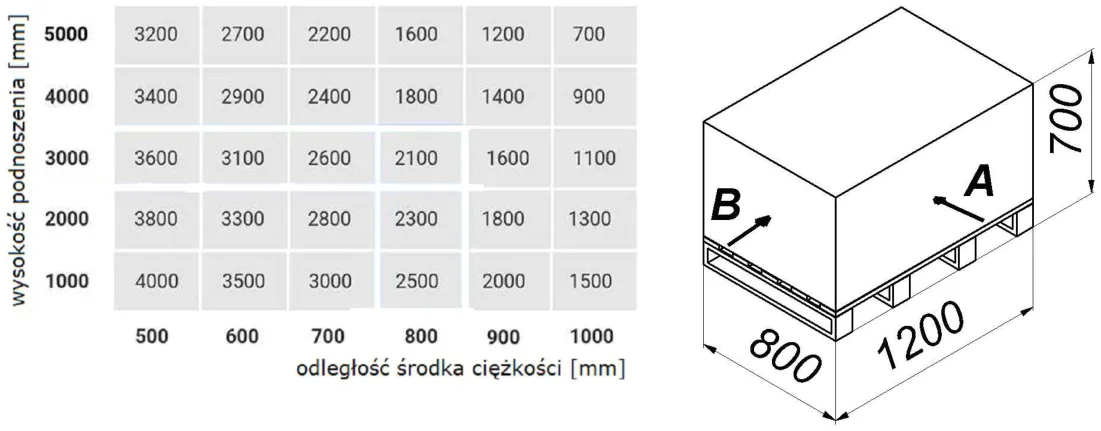

W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku jaką można bezpiecznie podnieść na wysokość 4000 mm, pobierając od strony A:

Dlaczego?

Przy pobieraniu od strony A widły wchodzą wzdłuż wymiaru 800 mm, więc odległość środka ciężkości wynosi 800 / 2 = 400 mm. Ponieważ diagram zaczyna się od 500 mm, przyjmujemy bezpiecznie tę kolumnę. Dla wysokości 4000 mm odczytujemy udźwig 3400 kg. Wartość 2900 kg odpowiada odległości 600 mm, czyli pobieraniu od strony B wzdłuż wymiaru 1200 mm.
