Pytanie #367

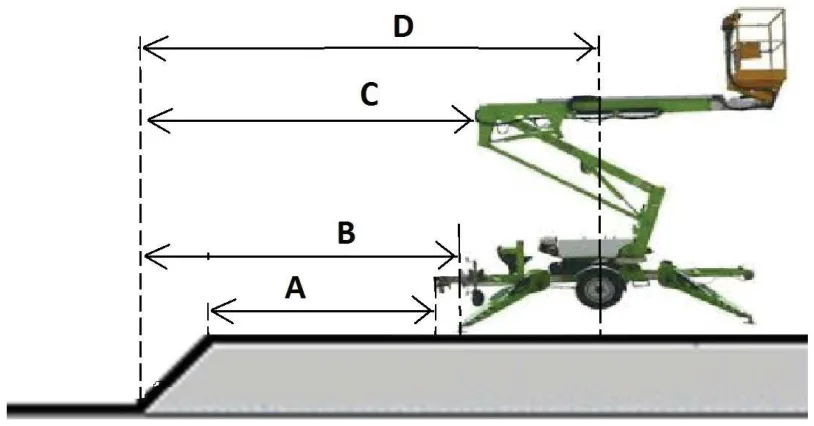

W oparciu o przedstawiony rysunek wskaż poprawny pomiar bezpiecznej odległości podestu od krawędzi wykopu:
Otwórz ilustrację w pełnym rozmiarzea
A
b
B
Poprawna odpowiedź
c
C
d
D
Dlaczego?
W tym rysunku wymiar B biegnie poziomo od dolnej krawędzi skarpy do najbliższej podpory podestu. Istotna jest podpora, ponieważ przekazuje obciążenie na grunt. Wymiar A ma inne punkty odniesienia i nie przedstawia wymaganego pomiaru.
