Pytanie #411

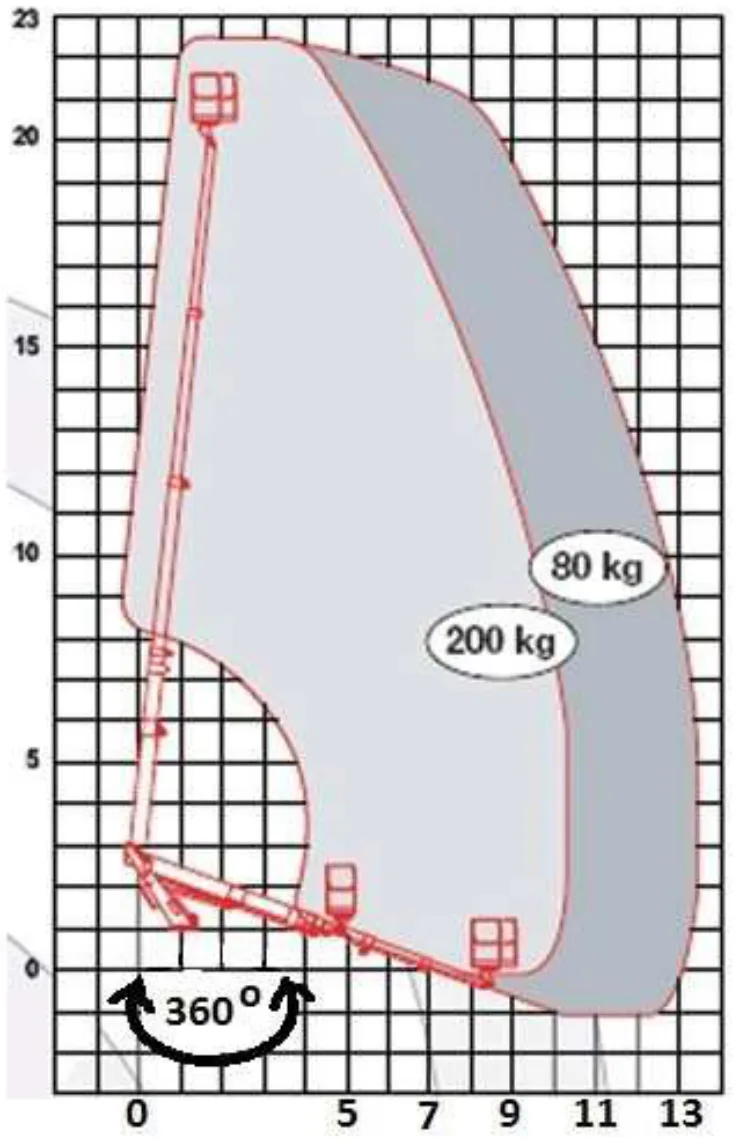

W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 200 kg:
Otwórz ilustrację w pełnym rozmiarzea
9 m
b
10 m
Poprawna odpowiedź
c
11 m
d
12 m
Dlaczego?
Najdalej wysunięta prawa granica strefy 200 kg odpowiada wysięgowi około 10 m. Wysięg 11 m znajduje się już poza tą strefą i jest dostępny przy mniejszym obciążeniu, zgodnie ze strefą 80 kg.
