Pytanie #437

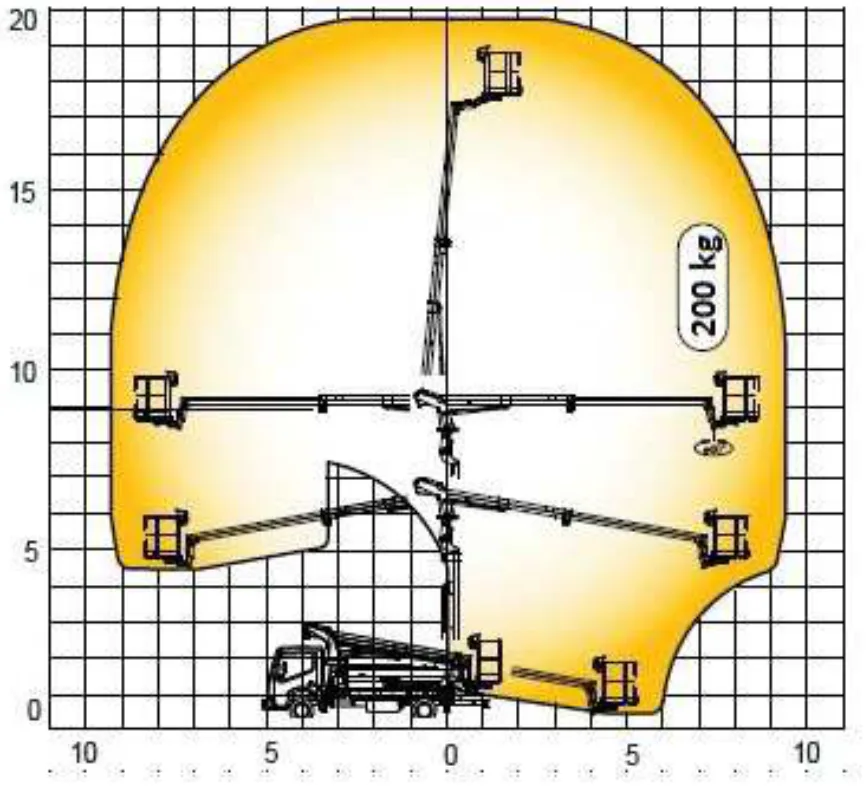

W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 200 kg:
Otwórz ilustrację w pełnym rozmiarzea
9,5 m
Poprawna odpowiedź
b
8,5 m
c
7,5 m
d
10 m
Dlaczego?
Najdalej wysunięty w poziomie punkt granicy pola dla 200 kg wskazuje maksymalny wysięg około 9,5 m. Linia siatki oznaczona 10 m leży już poza obrysem dopuszczalnego pola pracy.
