Pytanie #449

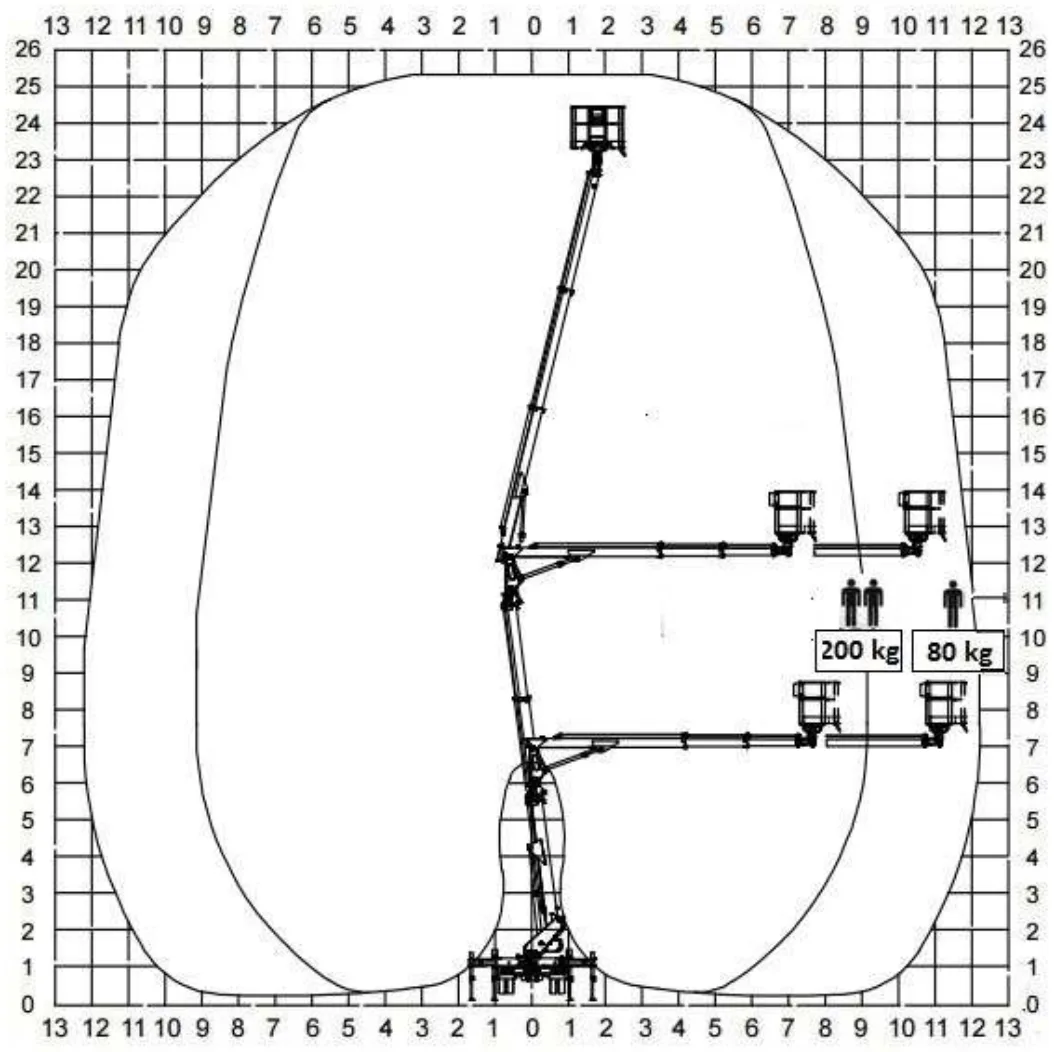

W oparciu o przedstawiony wykres pola pracy określ maksymalne dopuszczalne obciążenie platformy roboczej uniesionej na wysokość 23 m i wysięgu 6 m :
Otwórz ilustrację w pełnym rozmiarzea
praca niedozwolona ze względu na przekroczenie dopuszczalnych parametrów pracy
b
280 kg
c
200 kg
Poprawna odpowiedź
d
80 kg
Dlaczego?
Punkt odpowiadający wysokości 23 m i wysięgowi 6 m leży w polu pracy dla 200 kg. Dlatego maksymalne dopuszczalne obciążenie w tym punkcie wynosi 200 kg. Wartości 200 kg i 80 kg oznaczają osobne zakresy pracy, więc nie wolno ich sumować (200 kg + 80 kg = 280 kg).
