Pytanie #455

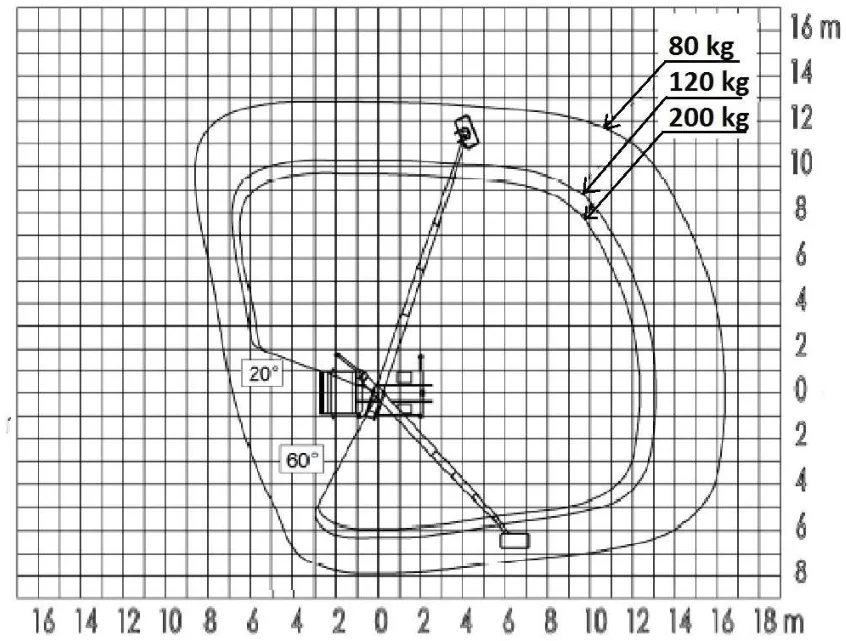

W oparciu o przedstawiony wykres pola pracy wskaż poprawne parametry pracy podestu:
Otwórz ilustrację w pełnym rozmiarzea
maksymalny zakres obrotu 280°
b
maksymalny wysięg podestu obciążonego ładunkiem 120 kg z tyłu pojazdu - 13,0 m
Poprawna odpowiedź
c
maksymalny wysięg podestu obciążonego ładunkiem 200 kg - z lewej strony pojazdu - 12 m
d
odpowiedź b i c jest prawidłowa
Dlaczego?
Dla obciążenia 120 kg granica pola pracy z tyłu pojazdu sięga 13,0 m. Wynik 280° uzyskany z kątów 20° i 60° dotyczy ograniczonego sektora dla większych obciążeń, natomiast zewnętrzny kontur 80 kg obejmuje również obszar przed pojazdem. Przy 200 kg wysięg po lewej stronie pojazdu wynosi około 6 m, a nie 12 m, więc odpowiedź łącząca b i c także odpada.
