Pytanie #553

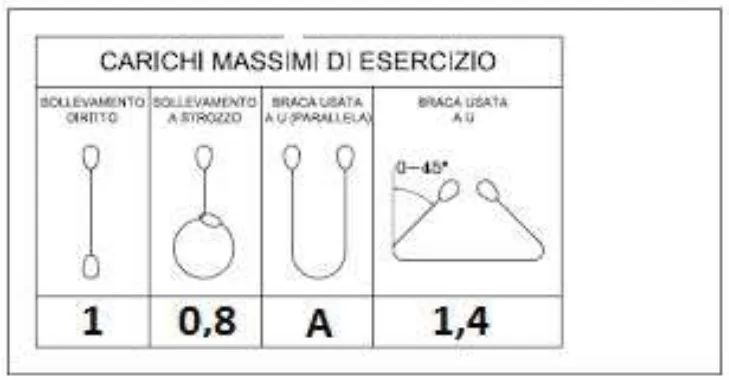

W oparciu o przedstawiony rysunek wskaż wartość A (DOR w oparciu o sposób zawieszenia ) dla zawiesia pasowego:
Otwórz ilustrację w pełnym rozmiarzea
1
b
1,4
c
0,8
d
2
Poprawna odpowiedź
Dlaczego?
A oznacza podwieszenie na U z dwiema pionowymi, równoległymi częściami pasa, więc współczynnik wynosi 2. DOR jest wtedy dwukrotnie większy niż przy podwieszeniu prostym. Współczynnik 1,4 dotyczy pokazanego obok układu z częściami pasa odchylonymi od pionu.
