Pytanie #588
Maksymalny DOR przedstawionego zawiesia przy kącie wierzchołkowym β 60° wynosi:
Otwórz ilustrację w pełnym rozmiarzea
10,0 t
b
8,4 t
c
6,0 t
Poprawna odpowiedź
d
4,0 t
Dlaczego?

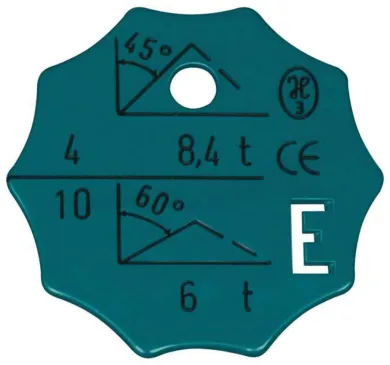

Na tabliczce dla β = 60° podano DOR 6,0 t. Wartość 8,4 t obowiązuje przy β do 45°, więc nie można jej zastosować przy 60°. Choć pytanie nazywa β kątem wierzchołkowym, na rysunku β jest kątem między cięgnem a pionem.
