Pytanie #714

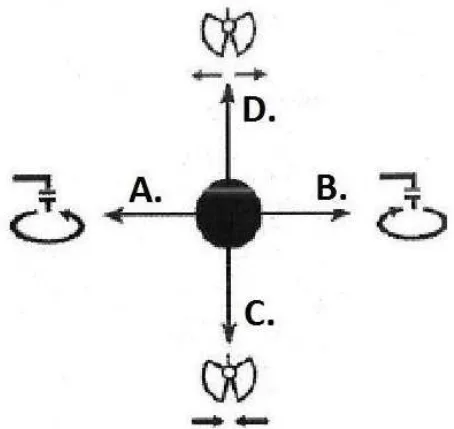

Wychylenie dźwigni w kierunku C (zgodnie z rysunkiem) powoduje:
Otwórz ilustrację w pełnym rozmiarzea
załączenie mechanizmu podnoszenia w kierunku "góra"
b
załączenie mechanizmu obrotu w kierunku "w prawo"
c
zamknięcie chwytaka
Poprawna odpowiedź
d
załączenie mechanizmu teleskopowania w kierunku "zwiększenia wysięgu"
Dlaczego?
Przy C widać chwytak i dwie strzałki skierowane do środka, co oznacza zamykanie szczęk. Kierunek ruchu dźwigni nie oznacza tu opuszczania ładunku; funkcję wskazuje piktogram.
