Pytanie #805

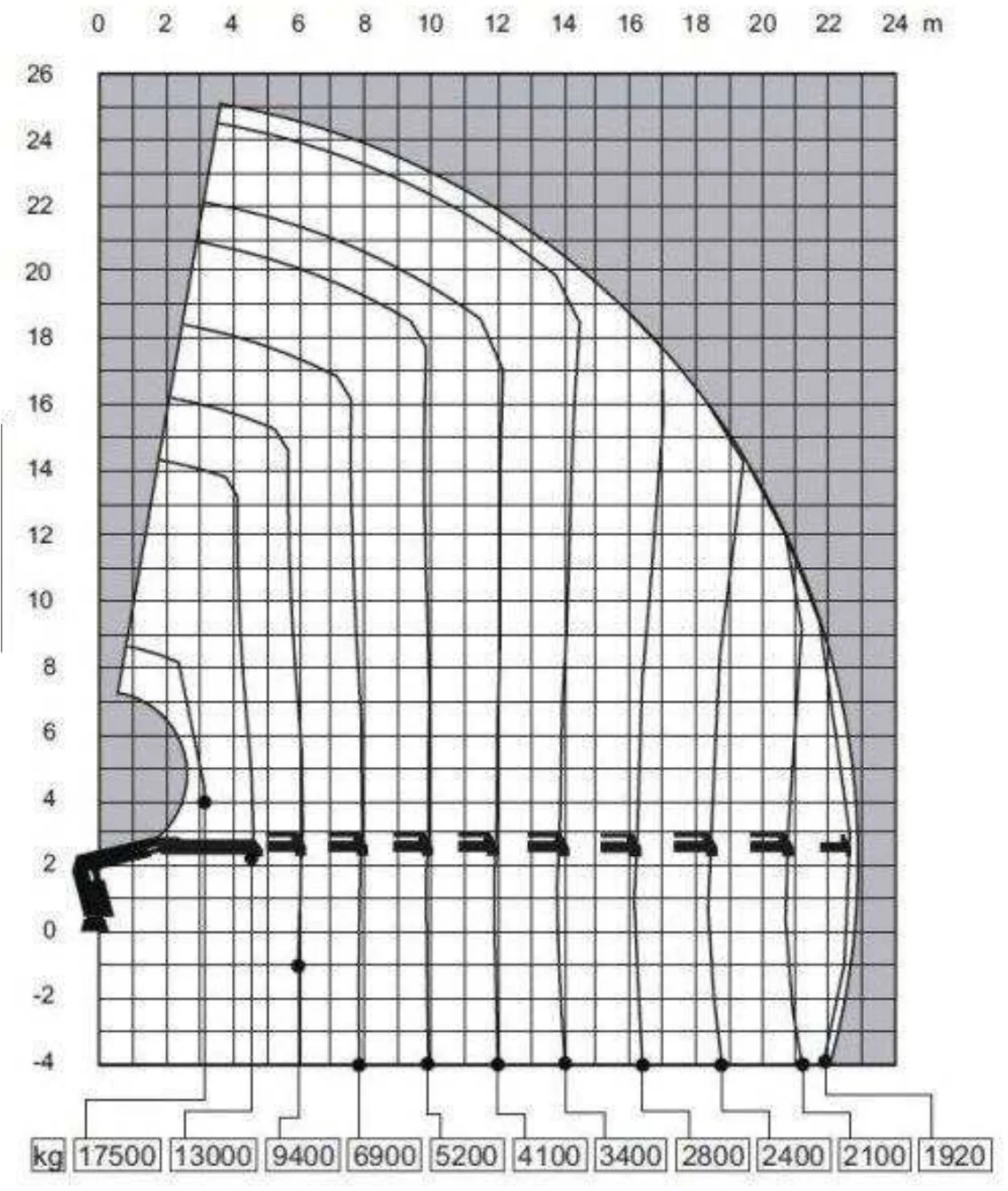

W oparciu o przedstawiony diagram wskaż poprawne parametry pracy żurawia:
Otwórz ilustrację w pełnym rozmiarzea
maksymalny udźwig 17,5 t
Poprawna odpowiedź
b
maksymalny wysięg 26 m
c
maksymalny udźwig na wysięgu 14 m wynosi 2,4 t
d
odpowiedź b i c jest prawidłowa
Dlaczego?
Największy udźwig podany na diagramie wynosi 17500 kg, czyli 17,5 t. Liczba 26 m należy do pionowej skali wysokości, a nie do poziomej skali wysięgu. Przy wysięgu 14 m diagram wskazuje 3,4 t, a nie 2,4 t.
