Pytanie #851

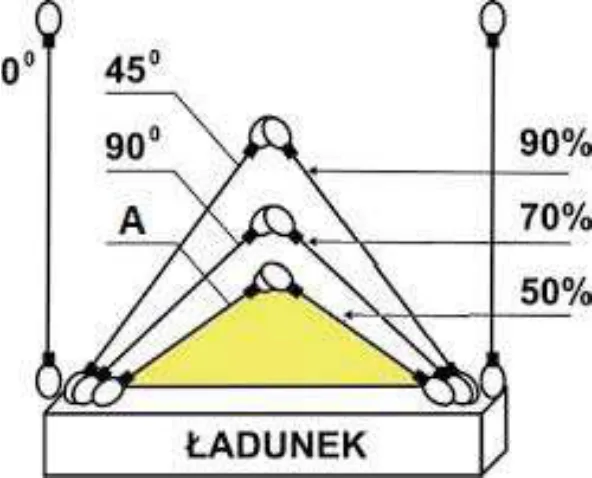

W oparciu o przedstawiony rysunek wskaż wartość A (kat α) dla zawiesia dwucięgnowego:
Otwórz ilustrację w pełnym rozmiarzea
120°
Poprawna odpowiedź
b
90°
c
70°
d
50°
Dlaczego?
A wynosi 120° i oznacza kąt między cięgnami zawiesia dwucięgnowego. Na rysunku temu rozwarciu odpowiada 50% udźwigu układu z pionowymi cięgnami. Kąt 90° dotyczy środkowego ustawienia, oznaczonego jako 70%.
