Вопрос #215

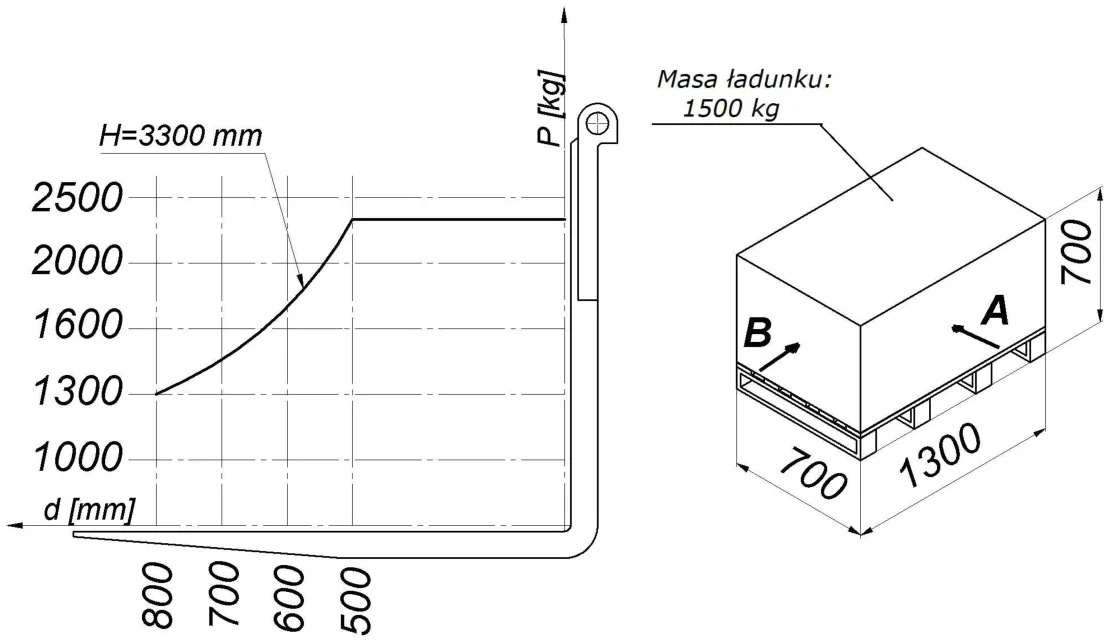

На основании представленной диаграммы грузоподъёмности и рисунка определите максимальную безопасную высоту подъёма груза, подхваченного со стороны A:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia ładunku pobranego z kierunku A:
Открыть иллюстрацию в полном размереa
2350 mm
2350 mm
b
3300 mm
3300 mm
Правильный ответ
c
1400 mm
1400 mm
d
1300 mm
1300 mm
Почему?
Со стороны A размер груза вдоль вил составляет 700 mm, поэтому расстояние до центра тяжести груза (odległość środka ciężkości ładunku) d = 350 mm. В этом диапазоне грузоподъёмность (udźwig) составляет примерно 2350 kg при высоте H = 3300 mm, поэтому груз 1500 kg можно поднять на 3300 mm. Значение примерно 2350 означает килограммы грузоподъёмности, а не высоту в миллиметрах.
