Вопрос #237

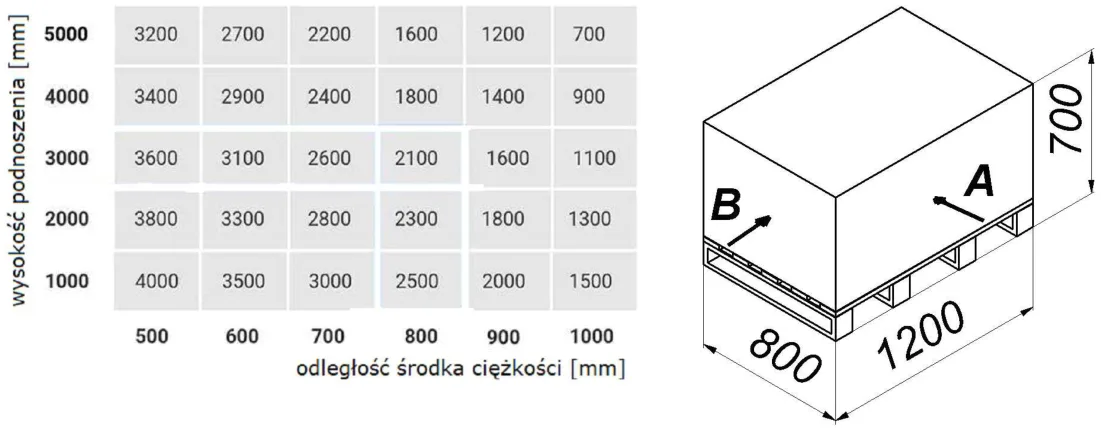

На основании представленной диаграммы грузоподъёмности и рисунка определите максимальную массу груза, которую можно безопасно поднять на высоту 4000 mm при захвате со стороны B:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku jaką można bezpiecznie podnieść na wysokość 4000 mm, pobierając od strony B:
Открыть иллюстрацию в полном размереa
3400 kg
3400 kg
b
2900 kg
2900 kg
Правильный ответ
c
2700 kg
2700 kg
d
3600 kg
3600 kg
Почему?
При захвате со стороны B размер груза вдоль вил составляет 1200 mm, поэтому расстояние до центра тяжести (odległość środka ciężkości) равно 1200 / 2 = 600 mm. На пересечении строки высоты 4000 mm и столбца 600 mm указано 2900 kg. Значение 3400 kg относится к столбцу 500 mm и не подходит для такого расположения.
