Вопрос #417

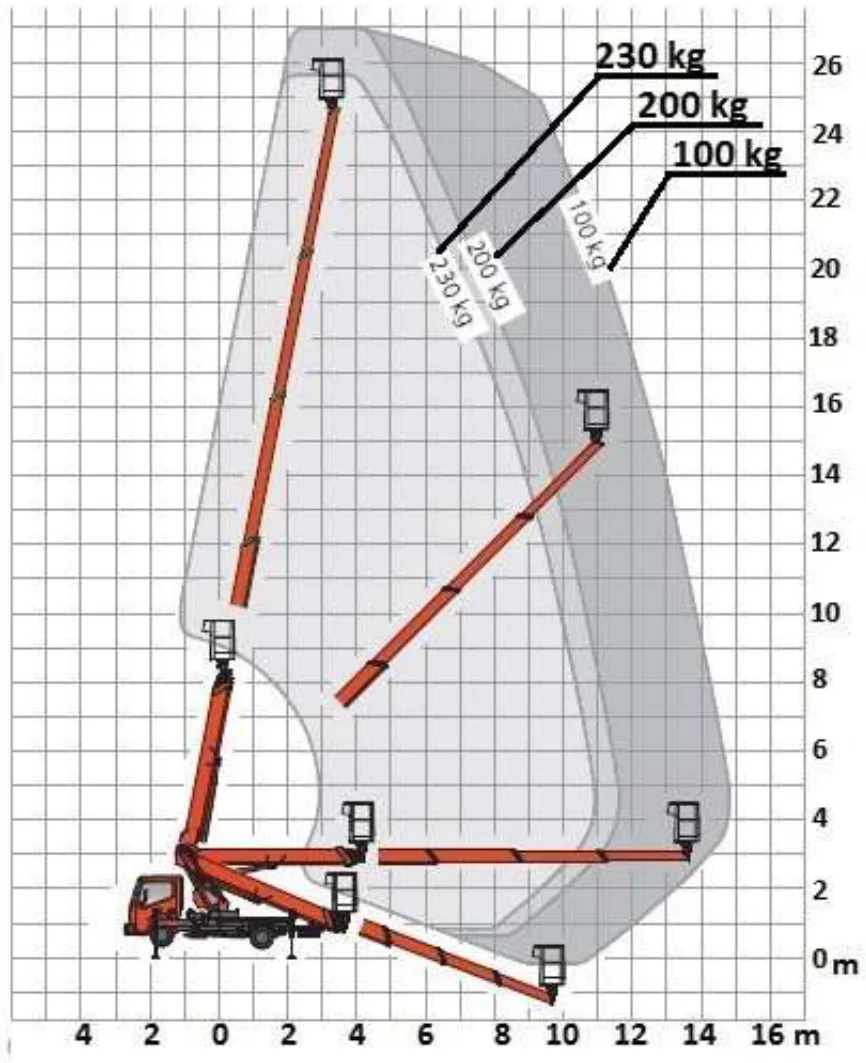

На основании представленной диаграммы рабочей зоны определите максимально допустимую нагрузку рабочей платформы на высоте 22 m и при вылете 4 m:
W oparciu o przedstawiony wykres pola pracy określ maksymalne dopuszczalne obciążenie platformy roboczej uniesionej na wysokość 22 m i wysięgu 4 m :
Открыть иллюстрацию в полном размереa
работа запрещена из-за превышения допустимых рабочих параметров
praca niedozwolona ze względu na przekroczenia dopuszczalnych parametrów pracy
b
230 kg
230 kg
Правильный ответ
c
200 kg
200 kg
d
80 kg
80 kg
Почему?
Точка на высоте 22 m и при вылете (wysięg) 4 m находится в рабочей зоне (pole pracy) для 230 kg. Это наибольшая допустимая нагрузка (dopuszczalne obciążenie) на данной диаграмме. Нагрузка 200 kg здесь тоже разрешена, но вопрос касается максимального значения.
