Вопрос #457

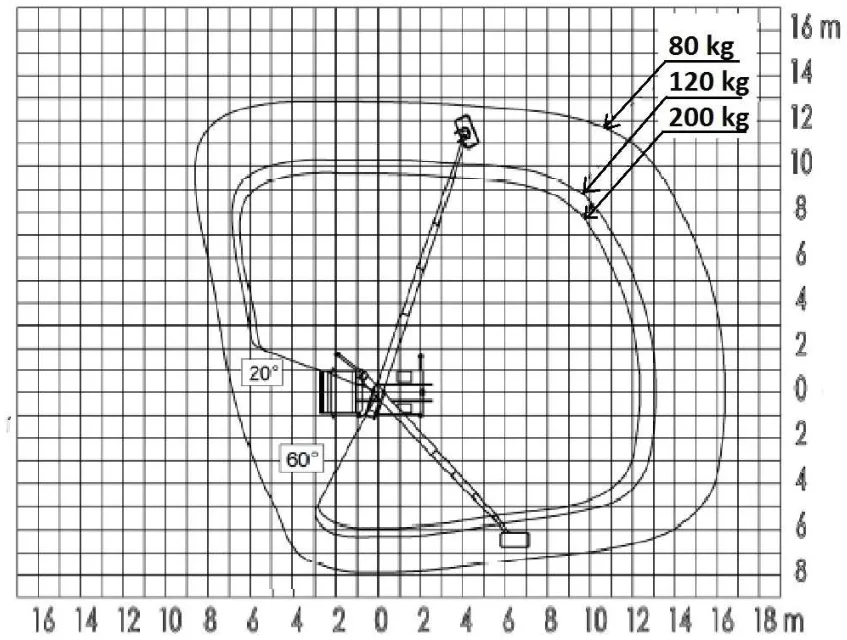

На основании представленного графика рабочей зоны определите максимальную допустимую нагрузку рабочей платформы с левой стороны автомобиля на расстоянии 8 m от оси вращения.
W oparciu o przedstawiony wykres pola pracy określ maksymalne dopuszczalne obciążenie platformy roboczej po lewej stronie pojazdu w odległości 8 m od osi obrotu:
Открыть иллюстрацию в полном размереa
Работа запрещена из-за превышения допустимых рабочих параметров
praca niedozwolona ze względu na przekroczenie dopuszczalnych parametrów pracy
b
200 kg
200 kg
c
120 kg
120 kg
d
80 kg
80 kg
Правильный ответ
Почему?
Левый борт автомобиля на рисунке находится внизу. Расстояния 8 m от оси вращения (oś obrotu) там достигает только внешняя рабочая зона (pole pracy) для 80 kg. Контуры 120 kg и 200 kg заканчиваются раньше, поэтому такие нагрузки при этом вылете (wysięg) запрещены.
