Вопрос #716

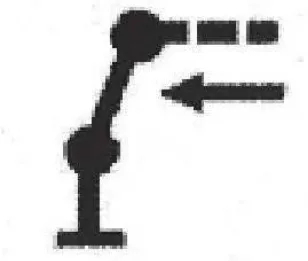

Представленный графический символ обозначает:
Przedstawiony symbol graficzny dotyczy:
Открыть иллюстрацию в полном размереa
рычаг управления механизмом подъёма телескопической стрелы
opisu dźwigni sterującej mechanizmu podnoszenia wysięgnika teleskopowego
b
рычаг управления механизмом телескопирования
opisu dźwigni sterującej mechanizmu teleskopowania
Правильный ответ
c
рычаг управления механизмом подъёма основной стрелы
opisu dźwigni sterującej mechanizmu podnoszenia wysięgnika głównego
d
включение механизма опускания опор
załączenie mechanizmu opuszczania podpór
Почему?
Прерывистый участок стрелы и прямая стрелка, направленная внутрь, означают втягивание телескопических секций. Это телескопирование (teleskopowanie), то есть изменение длины стрелы, а не её подъём.
