Питання #228

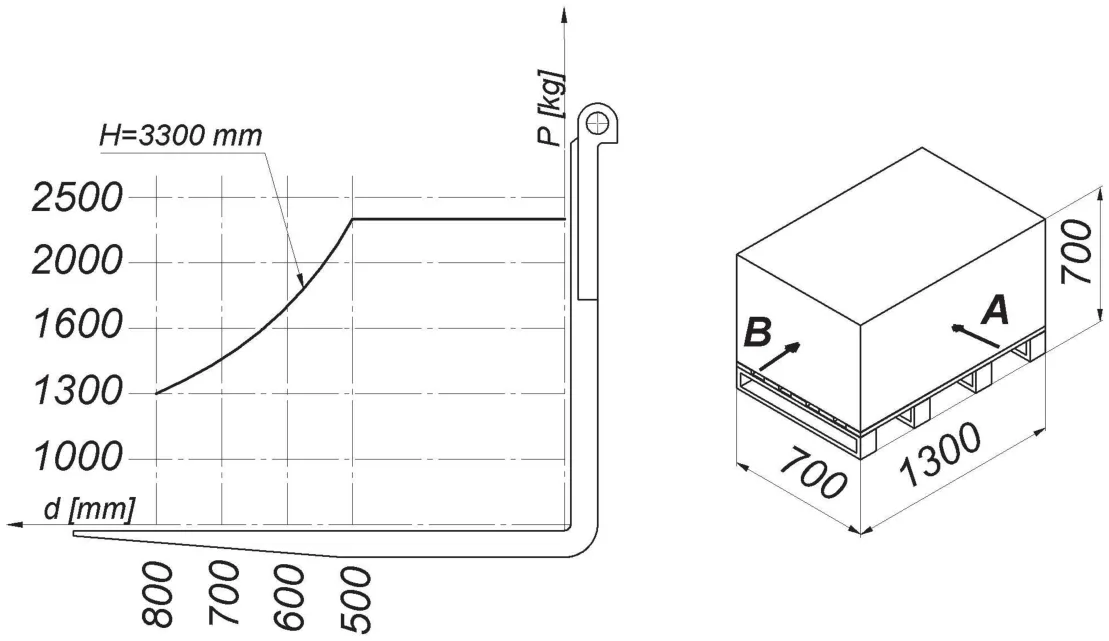

На основі наведеної діаграми вантажопідйомності та рисунка визначте максимальну масу вантажу, підхопленого з боку B:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku pobranego od strony B:
Відкрити ілюстрацію в повному розміріa
1300 kg
1300 kg
b
1400 kg
1400 kg
Правильна відповідь
c
1600 kg
1600 kg
d
2300 kg
2300 kg
Чому?
Під час підхоплення з боку B уздовж вил розташований розмір 1300 mm, тому відстань до центра ваги вантажу (odległość środka ciężkości ładunku) становить d = 1300 / 2 = 650 mm. Для H = 3300 mm крива вантажопідйомності (udźwig) при d = 650 mm проходить трохи нижче 1600 kg. Отже, серед наведених значень найбільша допустима маса становить 1400 kg. Не можна округляти вантажопідйомність угору до 1600 kg.
