Питання #242

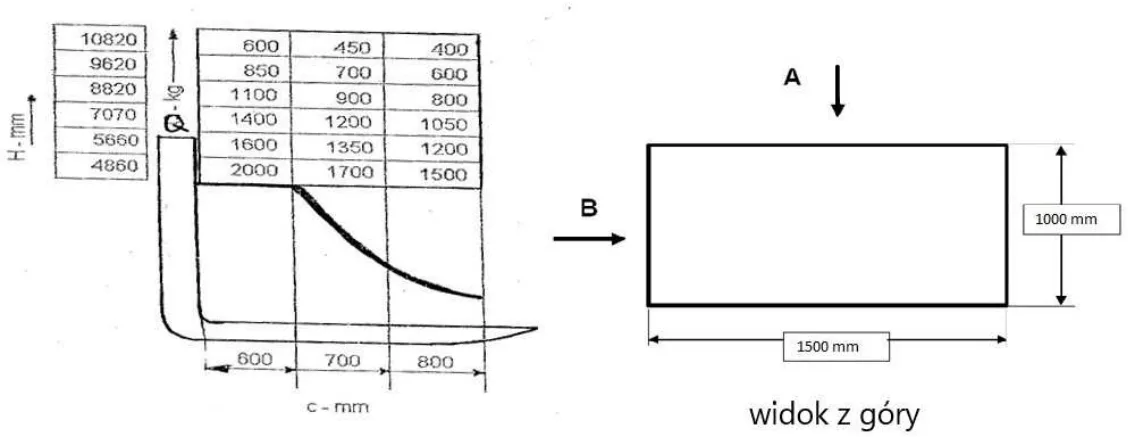

На підставі наведеної діаграми вантажопідіймальності та рисунка визначте максимальну масу вантажу, захопленого зі сторони B:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku, pobranego od strony B:
Відкрити ілюстрацію в повному розміріa
400 kg
400 kg
b
600 kg
600 kg
c
1500 kg
1500 kg
Правильна відповідь
d
2000 kg
2000 kg
Чому?
Зі сторони B розмір уздовж вил становить 1500 mm, тому відстань до центра ваги (odległość środka ciężkości) c = 750 mm. Для безпечного вибору беремо наступне більше табличне значення c = 800 mm, для якого найбільша зазначена маса становить 1500 kg при H = 4860 mm. На більших висотах допустима маса менша. Значення 2000 kg належить до колонки c = 600 mm, яка не підходить для цього розташування.
