Питання #262

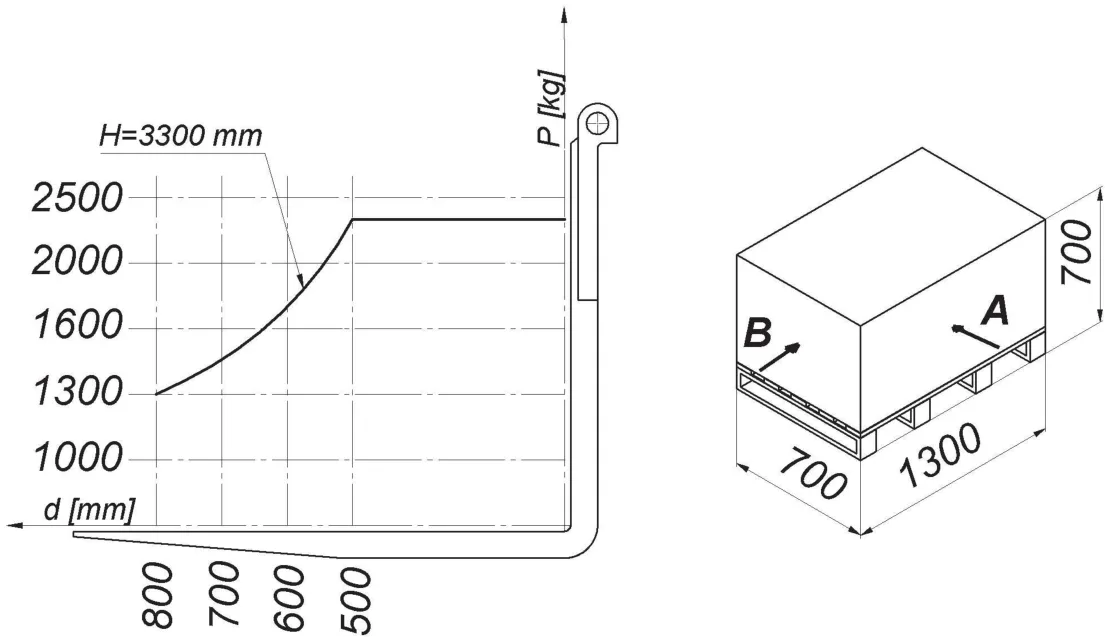

На підставі наведеної діаграми вантажопідйомності та рисунка визначте максимальну масу вантажу, підхопленого зі сторони B:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku pobranego od strony B:
Відкрити ілюстрацію в повному розміріa
1300 kg
1300 kg
b
1400 kg
1400 kg
c
1500 kg
1500 kg
Правильна відповідь
d
2300 kg
2300 kg
Чому?
При підхопленні зі сторони B вила входять уздовж розміру 1300 mm, тому відстань до центра ваги (odległość środka ciężkości) становить 1300 / 2 = 650 mm. Для H = 3300 mm графік показує приблизно 1500 kg. Значення 2300 kg вийшло б при помилковому використанні розміру 700 mm уздовж вил, що відповідає підхопленню зі сторони A.
