Питання #270

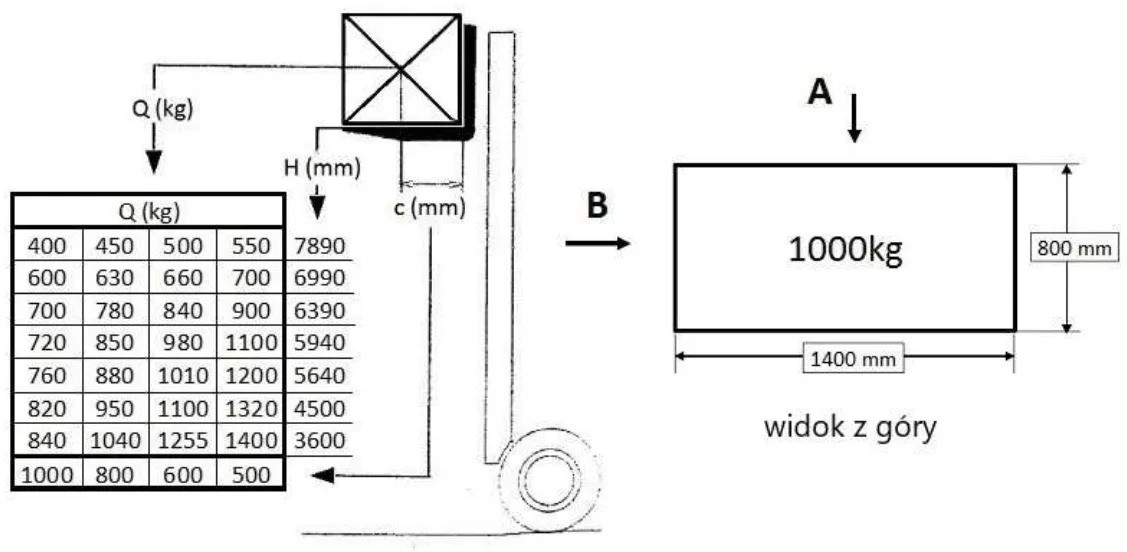

На основі наведеної діаграми вантажопідйомності та рисунка визначте максимальну безпечну висоту піднімання вантажу, взятого з напрямку A:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia, ładunku pobranego z kierunku A:
Відкрити ілюстрацію в повному розміріa
5940 mm
5940 mm
Правильна відповідь
b
7890 mm
7890 mm
c
3600 mm
3600 mm
d
4500 mm
4500 mm
Чому?
При захопленні з напрямку A розмір уздовж вил становить 800 mm, тому відстань до центра ваги вантажу (odległość środka ciężkości ładunku) c = 400 mm і для безпечного вибору беремо стовпець 500 mm. На висоті 5940 mm вантажопідйомність (udźwig) становить 1100 kg, чого достатньо для вантажу 1000 kg. На наступній висоті 6390 mm вона зменшується до 900 kg, тому максимальна безпечна висота за таблицею становить 5940 mm. Висота 7890 mm передбачена для значно легших вантажів.
