Питання #419

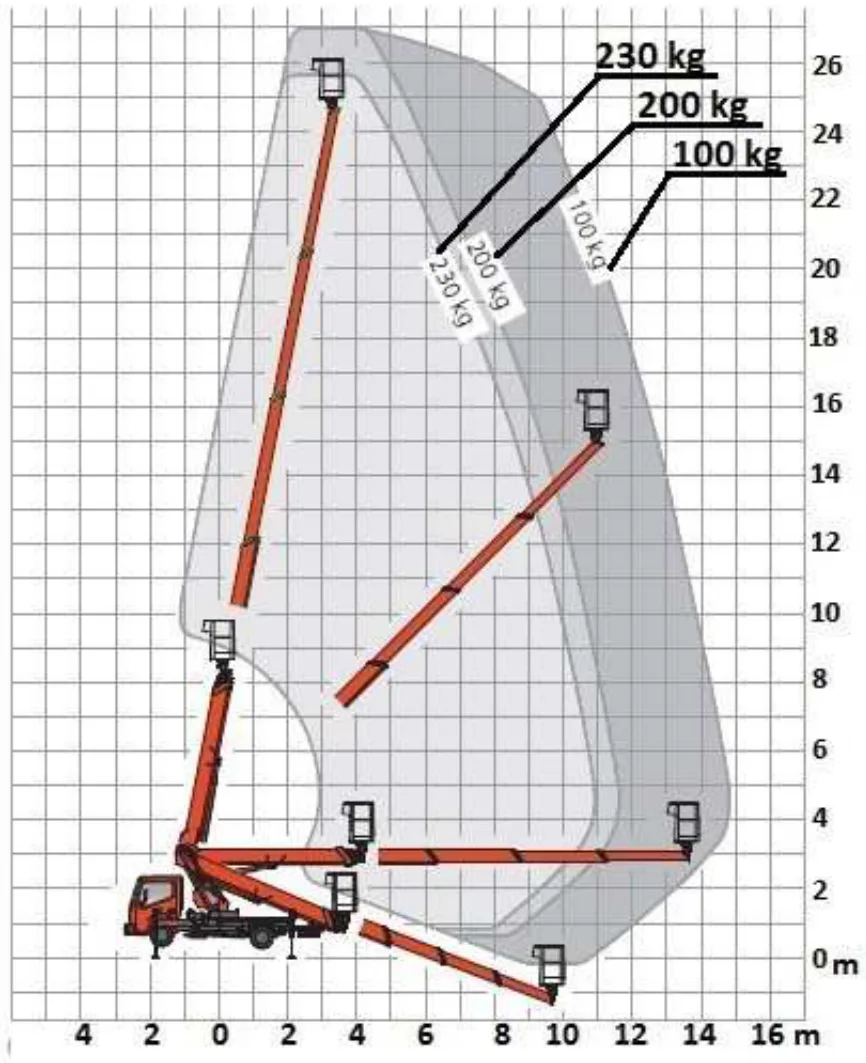

На підставі наведеної діаграми робочої зони вкажіть максимальний виліт робочої платформи з навантаженням 200 kg, піднятої на висоту 22 m:
W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 200 kg uniesionej na wysokość 22 m:
Відкрити ілюстрацію в повному розміріa
4.7 m
4.7 m
b
6,7 m
6,7 m
Правильна відповідь
c
8,7 m
8,7 m
d
10,7 m
10,7 m
Чому?
На висоті 22 m проведіть горизонтальну лінію до межі робочої зони (pole pracy), позначеної 200 kg. Максимальний виліт (maksymalny wysięg) становить приблизно 6,7 m. Виліт 8,7 m виходить за цю межу, тому за навантаження 200 kg він не дозволений.
