Питання #430

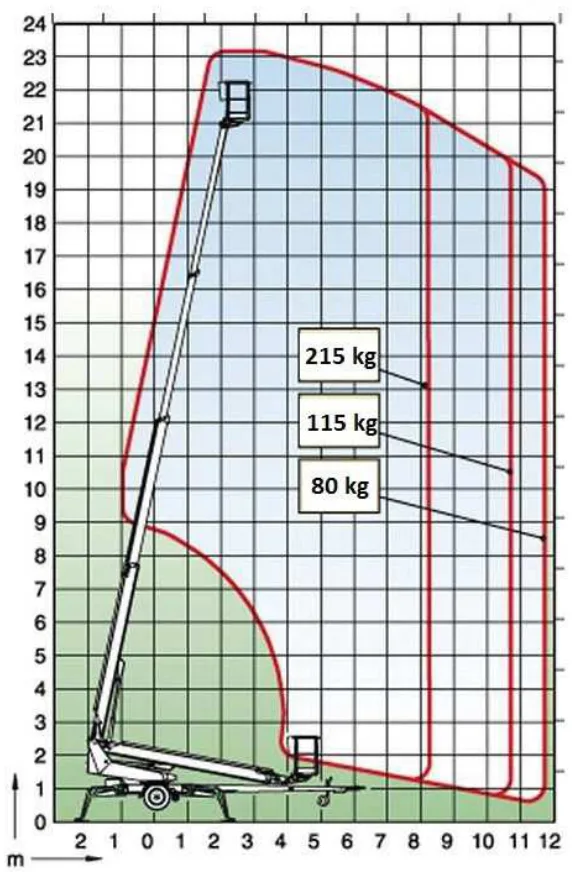

За наведеним графіком робочої зони вкажіть максимальний виліт робочої платформи з навантаженням 215 kg, піднятої на висоту 22 m:
W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 215kg uniesionej na wysokość 22 m:
Відкрити ілюстрацію в повному розміріa
7 m
7 m
Правильна відповідь
b
6 m
6 m
c
8 m
8 m
d
10 m
10 m
Чому?
На висоті 22 m горизонтальна лінія перетинає верхню межу робочої зони (pole pracy) за вильоту (wysięg) приблизно 7 m. Це максимальний виліт для навантаження 215 kg на цій висоті. Виліт 8 m уже виходить за верхню межу, хоча на меншій висоті він був би допустимим.
