Питання #460

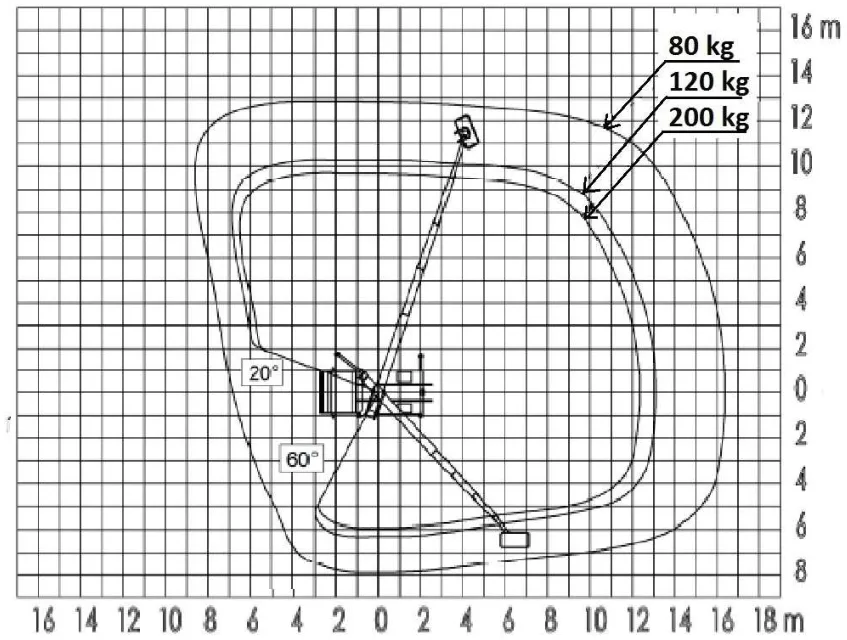

За наведеним графіком робочої зони визначте максимально допустимий виліт підйомника з навантаженням 80 kg.
W oparciu o przedstawiony wykres pola pracy określ maksymalne dopuszczalny wysięg podestu z obciążeniem 80 kg
Відкрити ілюстрацію в повному розміріa
8 m з лівого боку автомобіля
8 m z lewej strony pojazdu
Правильна відповідь
b
10 m з правого боку автомобіля
10 m z prawej strony pojazdu
c
13 m позаду автомобіля
13 m z tyłu pojazdu
d
відповіді b і c правильні
odpowiedź b i c jest prawidłowa
Чому?
Зовнішня крива для 80 kg показує максимальний виліт (wysięg) 8 m з лівого боку автомобіля, тобто вниз на рисунку. З правого боку автомобіля межа сягає приблизно 13 m, а позаду приблизно 16 m. Отже, 10 m і 13 m в інших варіантах не є максимальними вильотами в зазначених напрямках.
