Питання #604

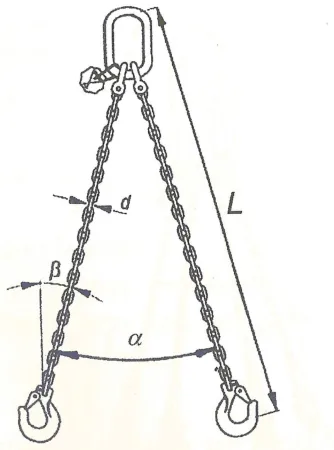

На зображенні нижче символ α позначає:
Na zdjęciu poniżej symbol α oznacza:
Відкрити ілюстрацію в повному розміріa
кут між вітками стропа
kąt rozwarcia cięgien zawiesia
Правильна відповідь
b
максимальний кут при вершині
maksymalny kąt wierzchołkowy
c
величину, що визначає вантажопідіймальність стропа
wartość określającą udźwig zawiesia
d
допустиме робоче навантаження стропа (DOR)
DOR zawiesia
Чому?
Дуга α проходить між двома вітками й позначає кут між вітками стропа (kąt rozwarcia cięgien zawiesia). Це кут у показаному положенні, а не позначення максимально допустимого кута. За симетричного розташування, як на рисунку, α = 2β.
