Pytanie #442

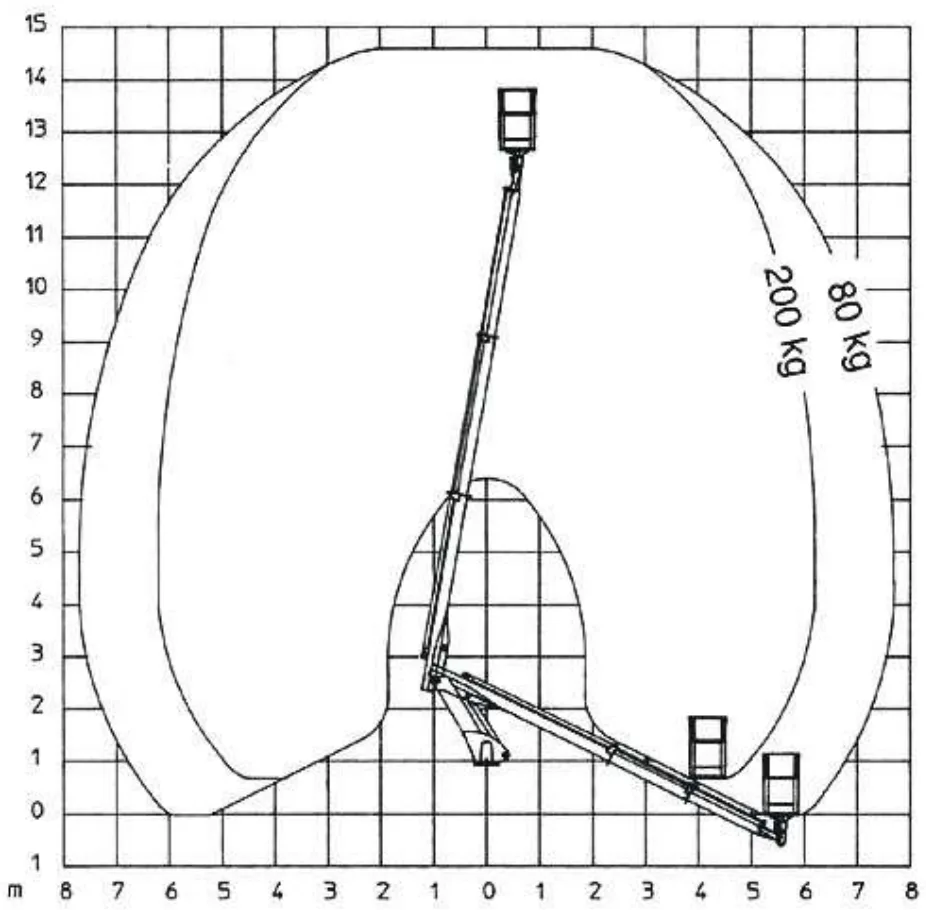

W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 200 kg:
Otwórz ilustrację w pełnym rozmiarzea
5 m
b
6 m
Poprawna odpowiedź
c
7 m
d
8 m
Dlaczego?
Dla obciążenia 200 kg należy odczytać wewnętrzną krzywą, której największy wysięg wynosi około 6 m. Wysięg 7 m wykracza poza tę krzywą, nawet jeśli mieści się w większym obszarze dla 80 kg.
