Pytanie #443

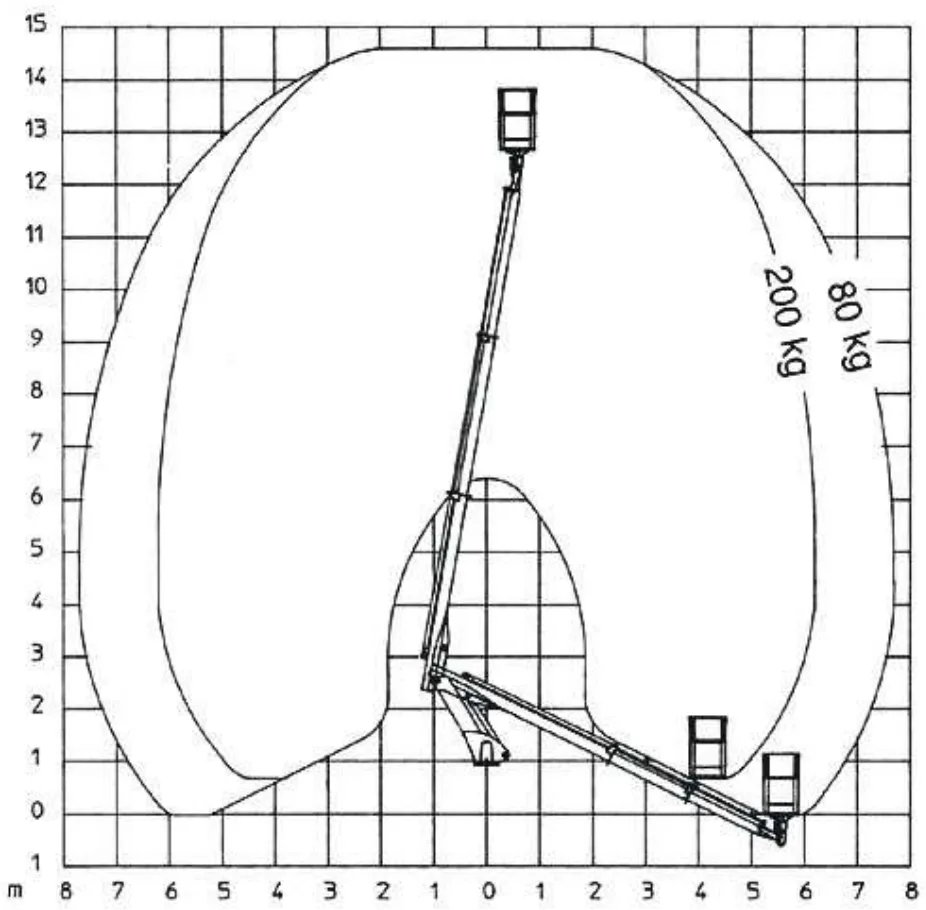

W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 80 kg:
Otwórz ilustrację w pełnym rozmiarzea
5,5 m
b
6,6 m
c
7,7 m
Poprawna odpowiedź
d
8,8 m
Dlaczego?
Dla obciążenia 80 kg obowiązuje zewnętrzna krzywa, która sięga maksymalnie około 7,7 m od osi. Wysięg 6,6 m jest mniejszy od maksymalnego, a 8,8 m wykracza poza dopuszczalne pole pracy.
