Вопрос #222

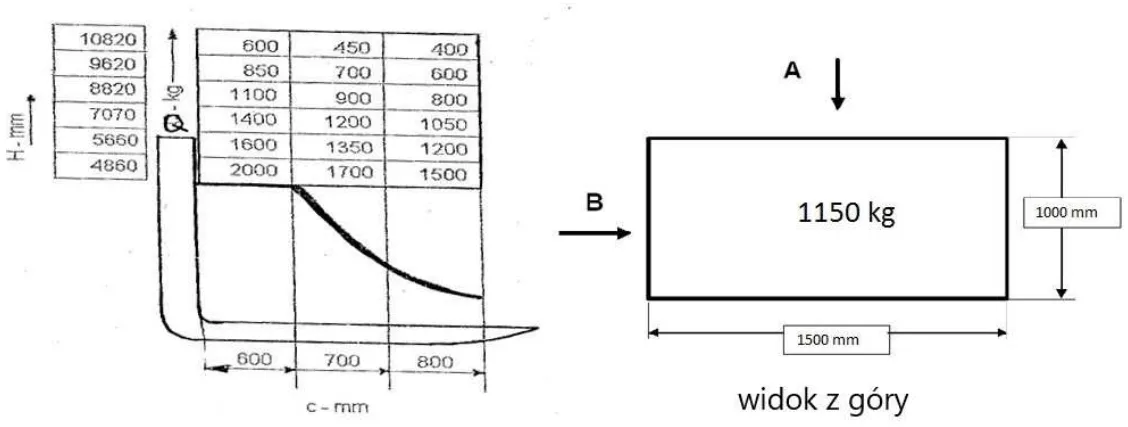

На основании представленной диаграммы грузоподъёмности и рисунка определите максимальную безопасную высоту подъёма груза, взятого со стороны A:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia, ładunku pobranego z kierunku A:
Открыть иллюстрацию в полном размереa
4860 mm
4860 mm
b
8820 mm
8820 mm
c
7070 mm
7070 mm
Правильный ответ
d
10820 mm
10820 mm
Почему?
При захвате со стороны A размер вдоль вил (widły) составляет 1000 mm, поэтому расстояние до центра тяжести (środek ciężkości) c = 1000/2 = 500 mm. Берём столбец 600 mm, минимальный указанный в таблице. На высоте 7070 mm грузоподъёмность (udźwig) составляет 1400 kg, чего достаточно для груза 1150 kg. На 8820 mm она снижается до 1100 kg, то есть на 50 kg ниже массы груза.
