Вопрос #223

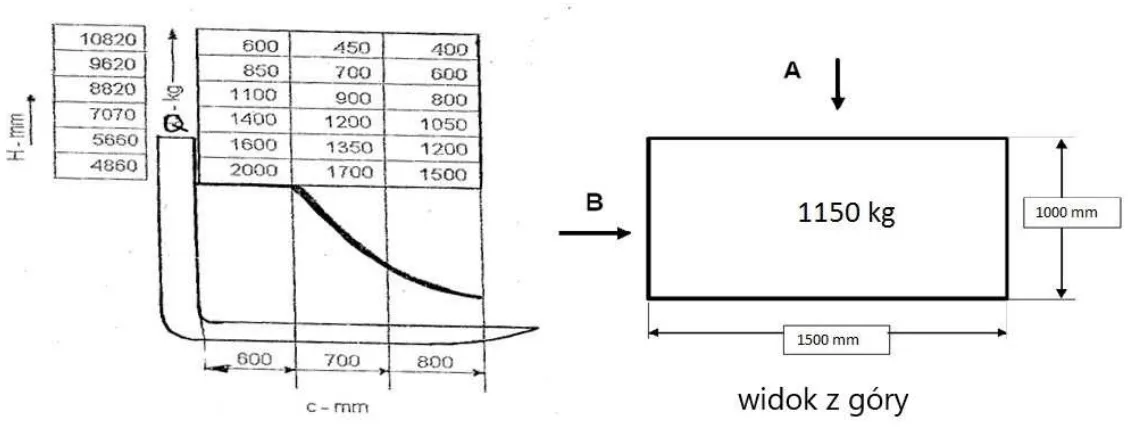

На основании представленной диаграммы грузоподъёмности и рисунка определите максимальную безопасную высоту подъёма груза, взятого со стороны B:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia, ładunku pobranego z kierunku B:
Открыть иллюстрацию в полном размереa
4860 mm
4860 mm
b
5660 mm
5660 mm
Правильный ответ
c
7070 mm
7070 mm
d
10820 mm
10820 mm
Почему?
При захвате со стороны B размер вдоль вил (widły) составляет 1500 mm, поэтому расстояние до центра тяжести (środek ciężkości) c = 1500/2 = 750 mm. Берём более безопасный столбец 800 mm. На высоте 5660 mm грузоподъёмность (udźwig) составляет 1200 kg, чего достаточно для груза 1150 kg. На 7070 mm допускается только 1050 kg, поэтому этот груз нельзя поднимать так высоко.
