Вопрос #431

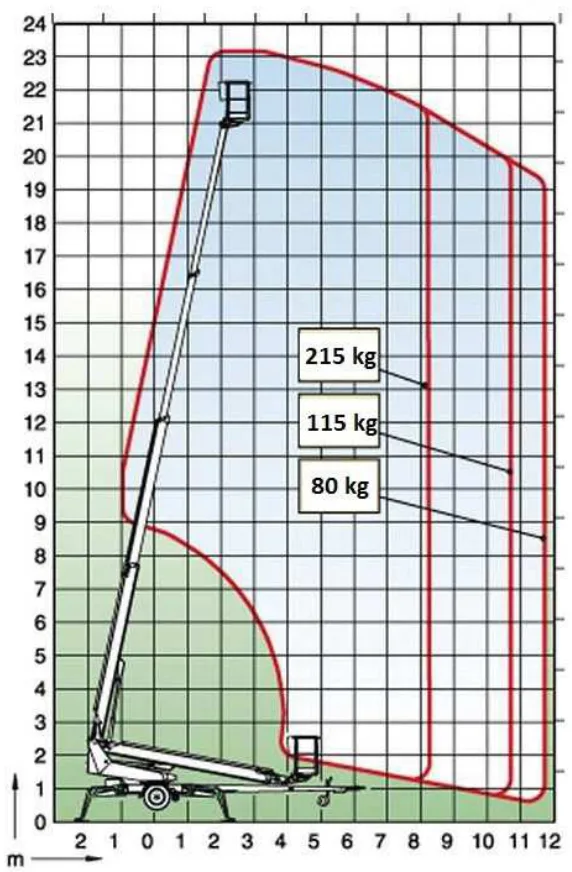

По представленному графику рабочей зоны укажите максимальный вылет рабочей платформы с нагрузкой 215 kg, поднятой на высоту 17 m:
W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 215 kg uniesionej na wysokość 17 m:
Открыть иллюстрацию в полном размереa
10,2 m
10 ,2m
b
11,2 m
11,2 m
c
9,2 m
9,2 m
d
8,2 m
8,2 m
Правильный ответ
Почему?
Для нагрузки (obciążenie) 215 kg нужно использовать первую из трёх вертикальных красных границ справа на графике. На высоте 17 m она соответствует вылету (wysięg) около 8,2 m. Даже 9,2 m превышает этот предел, а более дальние линии относятся к меньшим нагрузкам.
