Вопрос #432

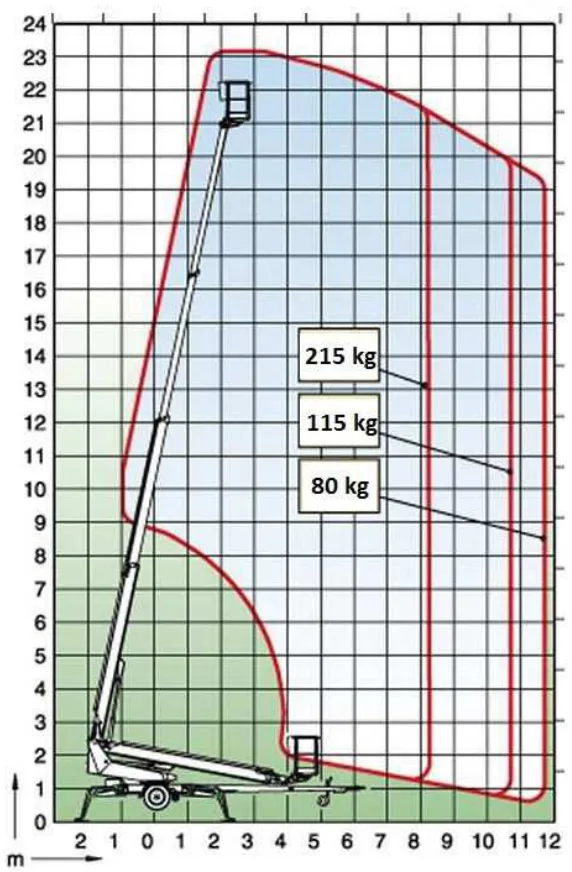

По представленному графику рабочей зоны укажите максимальный вылет рабочей платформы с нагрузкой 115 kg, поднятой на высоту 14 m:
W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 115 kg uniesionej na wysokość 14 m:
Открыть иллюстрацию в полном размереa
6 m
6 m
b
9,4 m
9,4 m
c
10,7 m
10,7 m
Правильный ответ
d
13 m
13 m
Почему?
Нагрузке (obciążenie) 115 kg соответствует средняя из трёх вертикальных красных границ. На высоте 14 m она показывает максимальный вылет (wysięg) около 10,7 m. Вылет 9,4 m допустим, но не максимален, а 13 m находится за пределами рабочей зоны.
