Вопрос #433

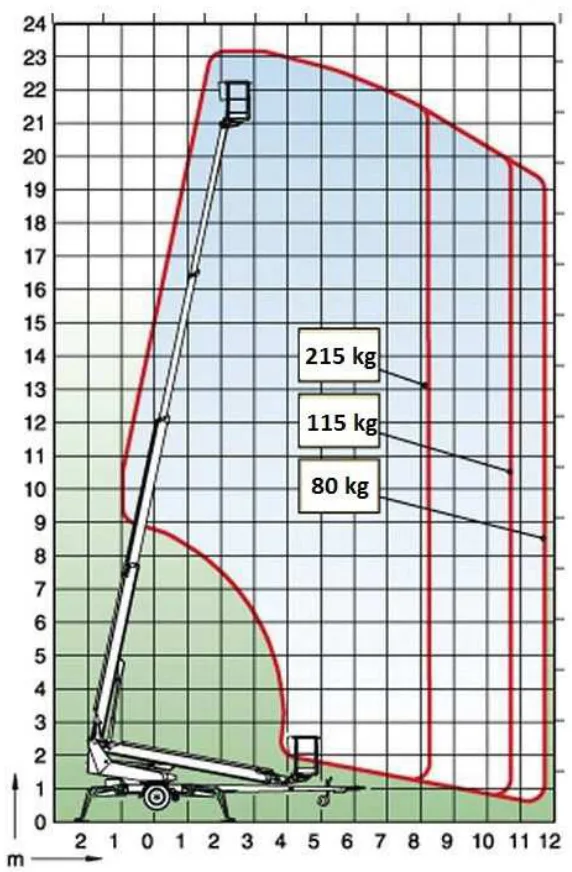

По представленному графику рабочей зоны укажите максимальный вылет рабочей платформы с нагрузкой 80 kg, поднятой на высоту 18 m:
W oparciu o przedstawiony wykres pola pracy wskaż maksymalny wysięg platformy roboczej obciążonej masą 80 kg uniesionej na wysokość 18 m:
Открыть иллюстрацию в полном размереa
8,6 m
8,6 m
b
11,8 m
11,8 m
Правильный ответ
c
10,2 m
10,2 m
d
12,4 m
12,4 m
Почему?
Для нагрузки (obciążenie) 80 kg действует крайняя правая красная граница на графике. На высоте 18 m она даёт максимальный вылет (wysięg) около 11,8 m. Вылет 10,2 m разрешён, но не максимален, а 12,4 m выходит за пределы рабочей зоны.
