Питання #550

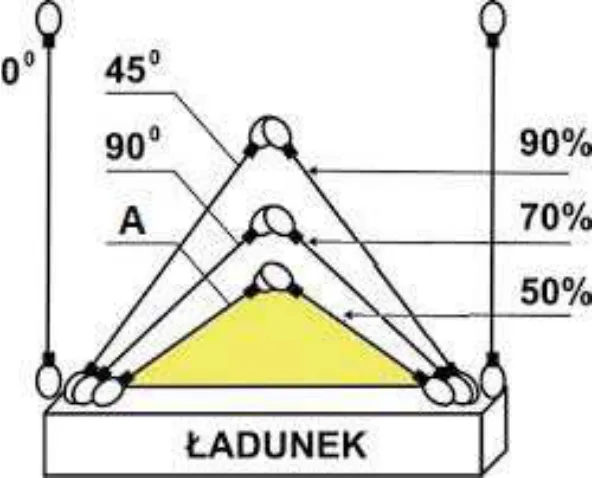

На основі наведеного рисунка визначте значення A (кут α) для двогілкового стропа:
W oparciu o przedstawiony rysunek wskaż wartość A (kat α) dla zawiesia dwucięgnowego:
Відкрити ілюстрацію в повному розміріa
120°
120°
Правильна відповідь
b
90°
90°
c
70°
70°
d
50°
50°
Чому?
A вказує на найбільший показаний кут між вітками (kąt rozwarcia cięgien), тобто 120°, за якого залишається 50% вантажопідіймальності відносно вертикального положення віток. Кут 90° стосується середнього положення та вже підписаний на рисунку.
