Питання #551

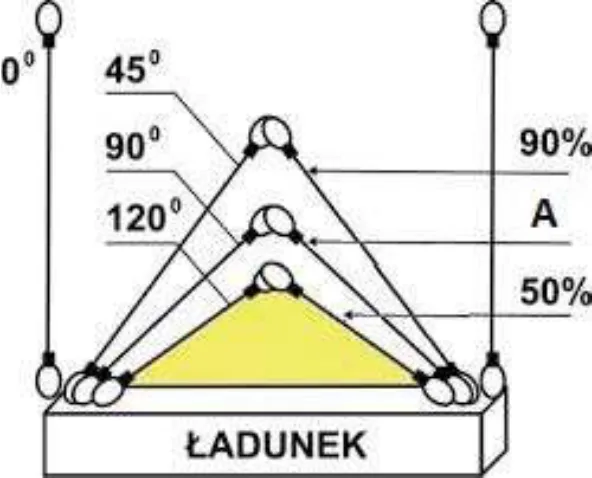

На основі наведеного рисунка визначте значення A (DOR залежно від кута α) для двогілкового стропа:
W oparciu o przedstawiony rysunek wskaż wartość A (DOR w oparciu o kąt α ) dla zawiesia dwucięgnowego:
Відкрити ілюстрацію в повному розміріa
70%
70%
Правильна відповідь
b
90%
90%
c
110%
110%
d
50%
50%
Чому?
A відповідає куту α = 90°, для якого схема показує 70% допустимого робочого навантаження (dopuszczalne obciążenie robocze, DOR) відносно вертикального положення віток. Значення 90% стосується кута 45°, тому не слід плутати кількість градусів із відсотком вантажопідіймальності.
