Question #208

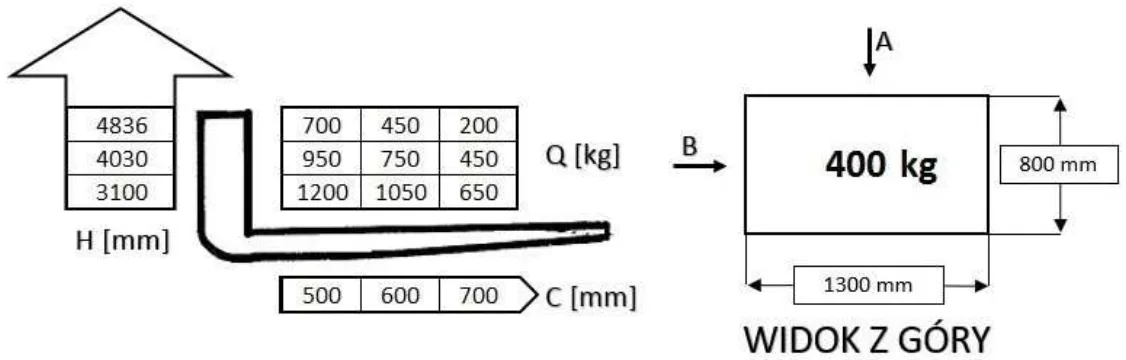

Using the capacity chart and drawing shown, determine the maximum safe lifting height for the load picked up from side B:
W oparciu o przedstawiony diagram udźwigu i rysunek określ maksymalną bezpieczną wysokość podnoszenia ładunku pobranego od strony B:
Open full-size illustrationa
3100 mm
3100 mm
b
4836 mm
4836 mm
c
4030 mm
4030 mm
Correct answer
d
all answers are incorrect
wszystkie odpowiedzi są niepoprawne
Why?
When picking up from side B, the dimension along the forks (widły) is 1300 mm, so the load centre distance (odległość środka ciężkości ładunku) is C = 1300 / 2 = 650 mm. Conservatively use the next larger chart value, C = 700 mm, without interpolation. At 4030 mm, the capacity (udźwig) is 450 kg, sufficient for the 400 kg load. At 4836 mm, only 200 kg is permitted, so that height is too high.
