Question #213

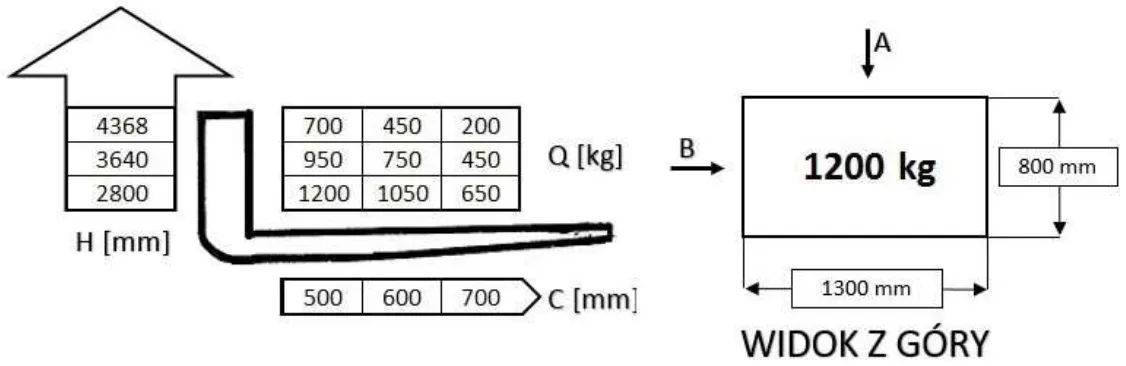

Based on the load capacity chart and drawing shown, determine the maximum safe lifting height for the load picked up from side A:
W oparciu o przedstawiony diagram udźwigu i rysunek określ maksymalną bezpieczną wysokość podnoszenia ładunku pobranego od strony A:
Open full-size illustrationa
3640 mm
3640 mm
b
4368 mm
4368 mm
c
2800 mm
2800 mm
Correct answer
d
all answers are incorrect
wszystkie odpowiedzi są niepoprawne
Why?
From side A, the load dimension along the forks is 800 mm, so the load centre distance (odległość środka ciężkości ładunku) is C = 800/2 = 400 mm. Conservatively use the C = 500 mm column, which allows 1200 kg to be lifted to 2800 mm. At 3640 mm, the load capacity (udźwig) is only 950 kg, so neither that height nor the higher 4368 mm is permitted.
