Question #216

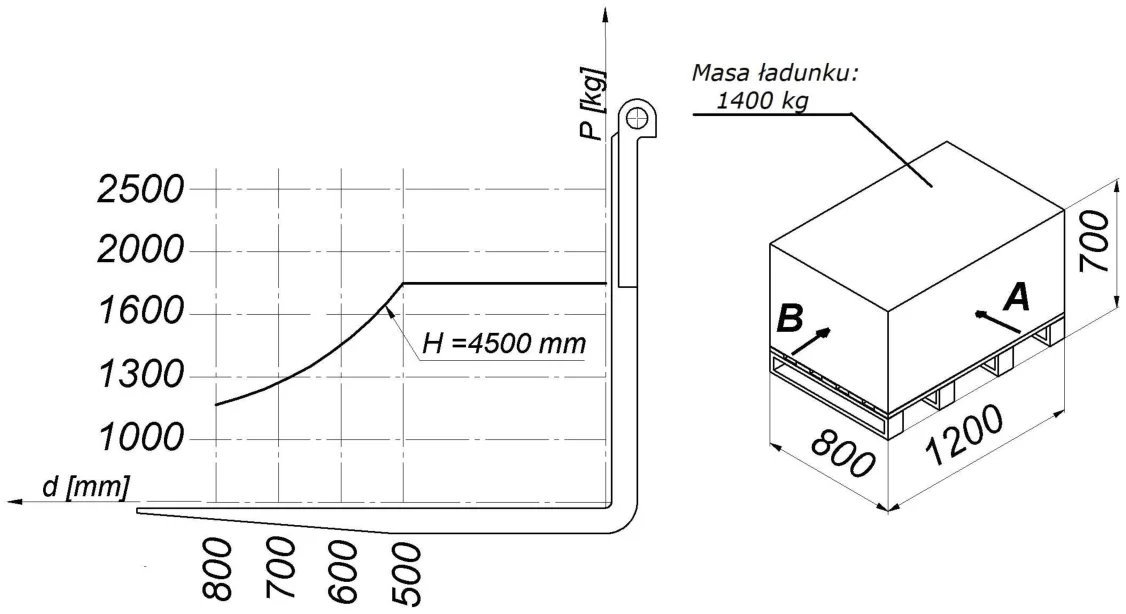

Based on the load capacity chart and drawing shown, determine the maximum safe lifting height for the load picked up from direction A:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną bezpieczną wysokość podnoszenia, ładunku pobranego z kierunku A:
Open full-size illustrationa
700 mm
700 mm
b
1200 mm
1200 mm
c
4500 mm
4500 mm
Correct answer
d
1800 mm
1800 mm
Why?
From direction A, the load dimension along the forks is 800 mm, so the load centre distance (odległość środka ciężkości ładunku) is d = 400 mm. At this distance, the chart permits a load capacity (udźwig) of approximately 1800 kg at H = 4500 mm, which is sufficient for the 1400 kg load. The figure 1800 is the capacity in kg, not the lifting height in mm.
