Question #225

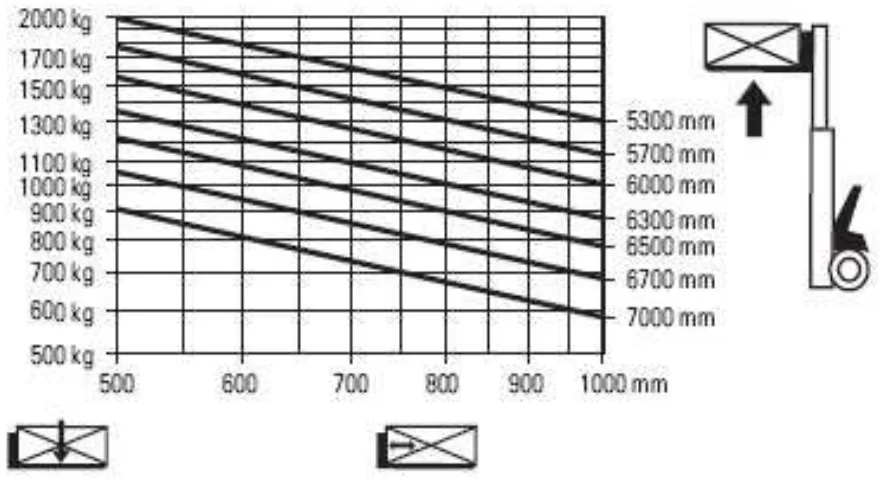

Using the load capacity chart shown, determine the maximum capacity of the forklift truck at a height of 6.7 m:
W oparciu o przedstawiony diagram udźwigu określ maksymalny udźwig wózka na wysokości 6,7 m:
Open full-size illustrationa
1400 kg
1400 kg
b
1200 kg
1200 kg
c
1000 kg
1000 kg
Correct answer
d
1300 kg
1300 kg
Why?
On the load capacity chart (diagram udźwigu), select the 6700 mm line, second from the bottom. Its maximum capacity occurs at the smallest load centre distance (odległość środka ciężkości ładunku) shown, 500 mm, and corresponds to approximately 1000 kg. 1200 kg exceeds the value indicated by this line.
