Question #227

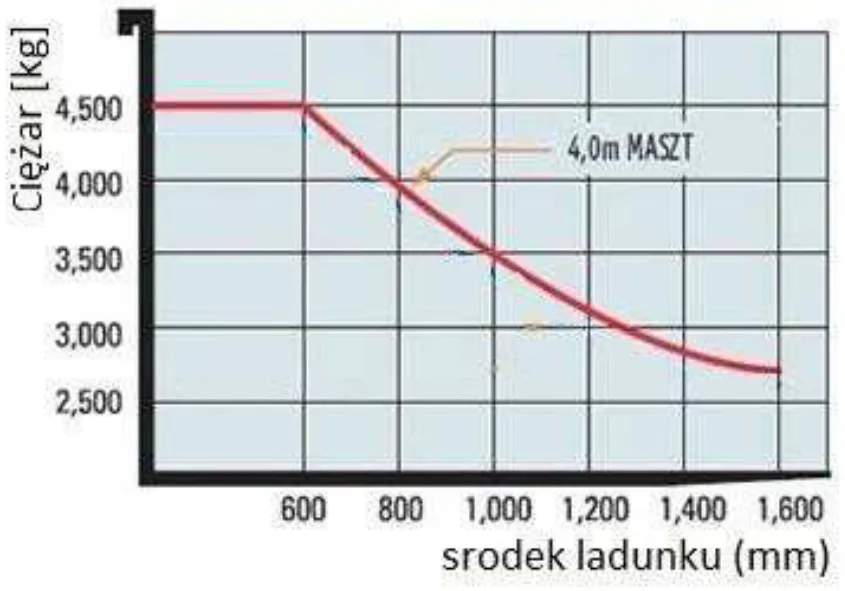

Using the load capacity chart shown, determine the maximum mass of a load with base dimensions of 2 m × 2 m:
W oparciu o przedstawiony diagram udźwigu określ maksymalną masę ładunku, o wymiarach podstawy 2 m x 2 m:
Open full-size illustrationa
2.5 t
2,5 t
b
3.5 t
3,5 t
Correct answer
c
4.5 t
4,5 t
d
3.0 t
3,0 t
Why?
The load centre distance (odległość środka ciężkości ładunku) is half the dimension along the forks: 2000 ÷ 2 = 1000 mm. At 1000 mm, the load capacity chart (diagram udźwigu) gives 3500 kg, or 3.5 t. You cannot use 4.5 t because that capacity applies when the load's centre of gravity is closer to the mast.
