Question #239

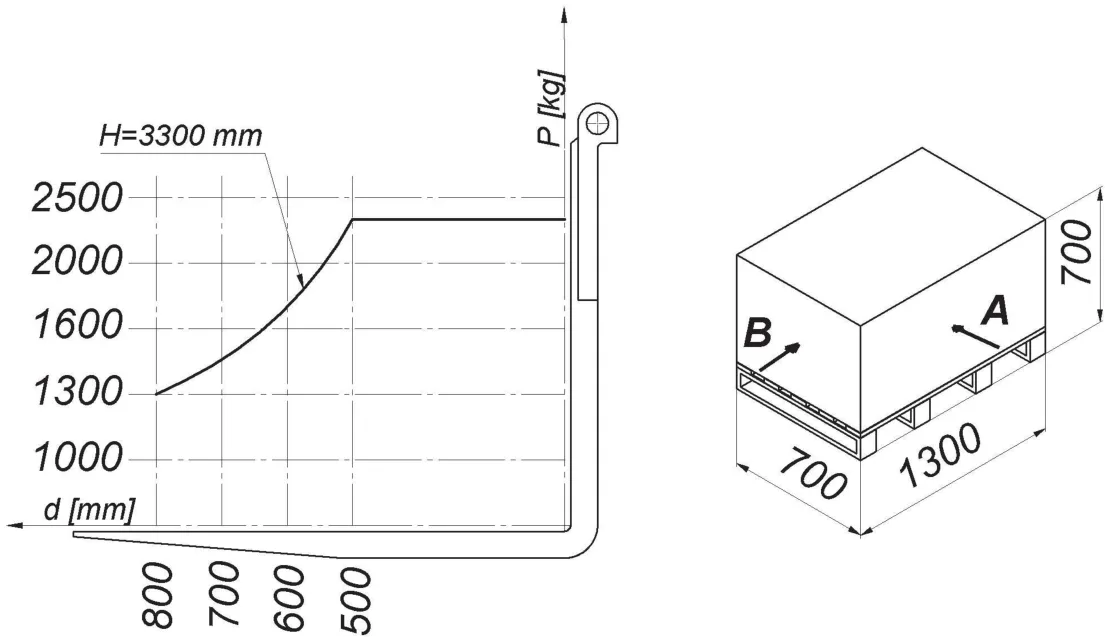

Using the load capacity chart and drawing shown, determine the maximum mass of a load picked up from side B:
W oparciu o przedstawiony diagram udźwigu oraz rysunek określ maksymalną masę ładunku, pobranego od strony B:
Open full-size illustrationa
1000 kg
1000 kg
b
1200 kg
1200 kg
c
1500 kg
1500 kg
Correct answer
d
2300 kg
2300 kg
Why?
From side B, the forks enter along the 1300 mm dimension, so the load centre distance (odległość środka ciężkości) is 650 mm. At d = 650 mm, the H = 3300 mm curve indicates approximately 1500 kg. The 2300 kg load capacity (udźwig) applies to the flat section at load centre distances no greater than 500 mm.
