Question #289

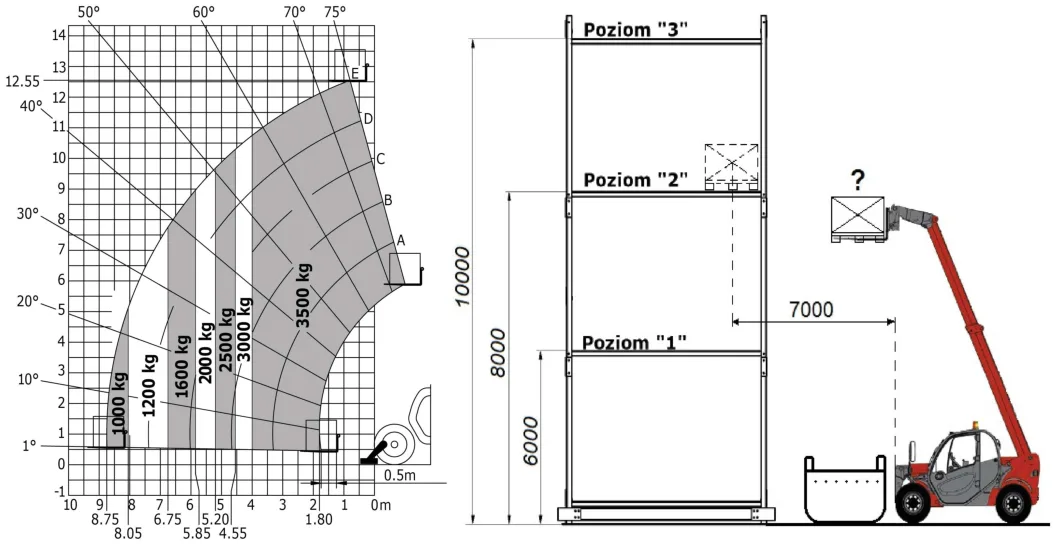

What can the mass of the lifted load be if, according to the load capacity chart and the situation shown, the operator must place the load on level “2”?
Ile może wynosić masa podnoszonego ładunku w przypadku, gdy zgodnie z podanym diagramem udźwigu w sytuacji jak na rysunku operator ma za zadanie odłożyć ładunek na poziomie „2” ?
Open full-size illustrationa
1200 kg
1200 kg
b
1600 kg
1600 kg
c
2000 kg
2000 kg
d
none of the above because of the obstacle
żadne z powyższych ze względu na przeszkodę
Correct answer
Why?
Level “2” requires a height of 8 m at a reach (wysięg) of 7 m, and this point lies outside the working envelope on the chart. The obstacle prevents the forklift truck from moving closer to the rack. Even 1200 kg does not solve the problem because reducing the load cannot make the boom reach this point.
