Question #317

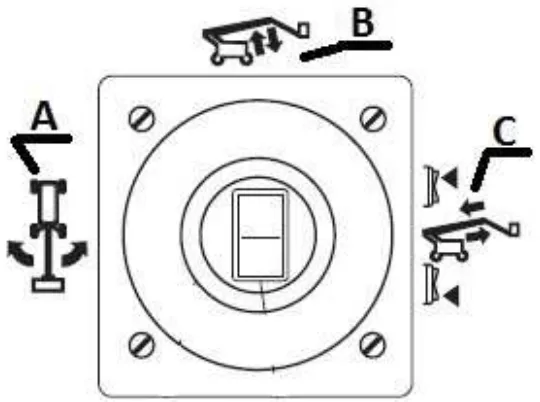

Moving the control lever in direction A activates:
Wychylenie dźwigni sterującej w kierunku A powoduje:
Open full-size illustrationa
the work platform rotation mechanism
załączenie mechanizmu obrotu platformy roboczej
b
the wheel steering mechanism
załączenie mechanizmu skrętu kół jezdnych
c
the mobile elevating work platform's slewing mechanism
załączenie mechanizmu obrotu podestu
Correct answer
d
the mobile elevating work platform's travel mechanism
załączenie mechanizmu jazdy podestu
Why?
The symbol beside A indicates slewing (obrót podestu): the machine's upper structure and boom rotate relative to the chassis. The curved arrows in the top view show this movement. Rotation of the work platform itself (obrót platformy roboczej), meaning the basket at the boom tip, is a separate movement.
