Question #405

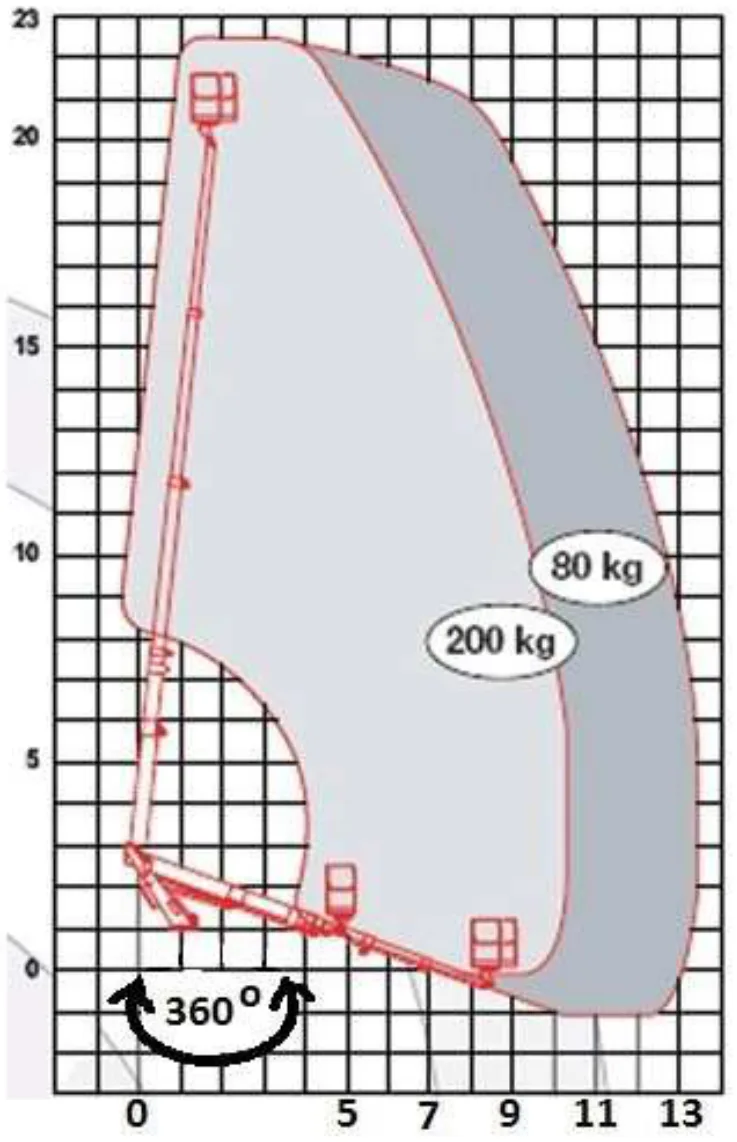

Using the working envelope diagram shown, identify the correct operating parameters of the platform:
W oparciu o przedstawiony wykres pola pracy wskaż poprawne parametry pracy podestu:
Open full-size illustrationa
maximum outreach with a load of 200 kg is 13 m
maksymalny wysięg podestu obciążonego ładunkiem 200 kg - 13 m
b
maximum lifting height 23 m
maksymalna wysokość podnoszenia 23 m
c
operation throughout the full rotation range
praca w pełnym zakresie obrotu
Correct answer
d
permitted number of people on the work platform is 3
dopuszczalna ilość osób na platformie roboczej - 3
Why?
The arrow marked 360° shows that operation is possible throughout the full rotation range (zakres obrotu). With a 200 kg load, maximum outreach (wysięg) is about 10 m, not 13 m. The number 23 is an axis marking, and the diagram does not establish that three people are permitted.
