Question #413

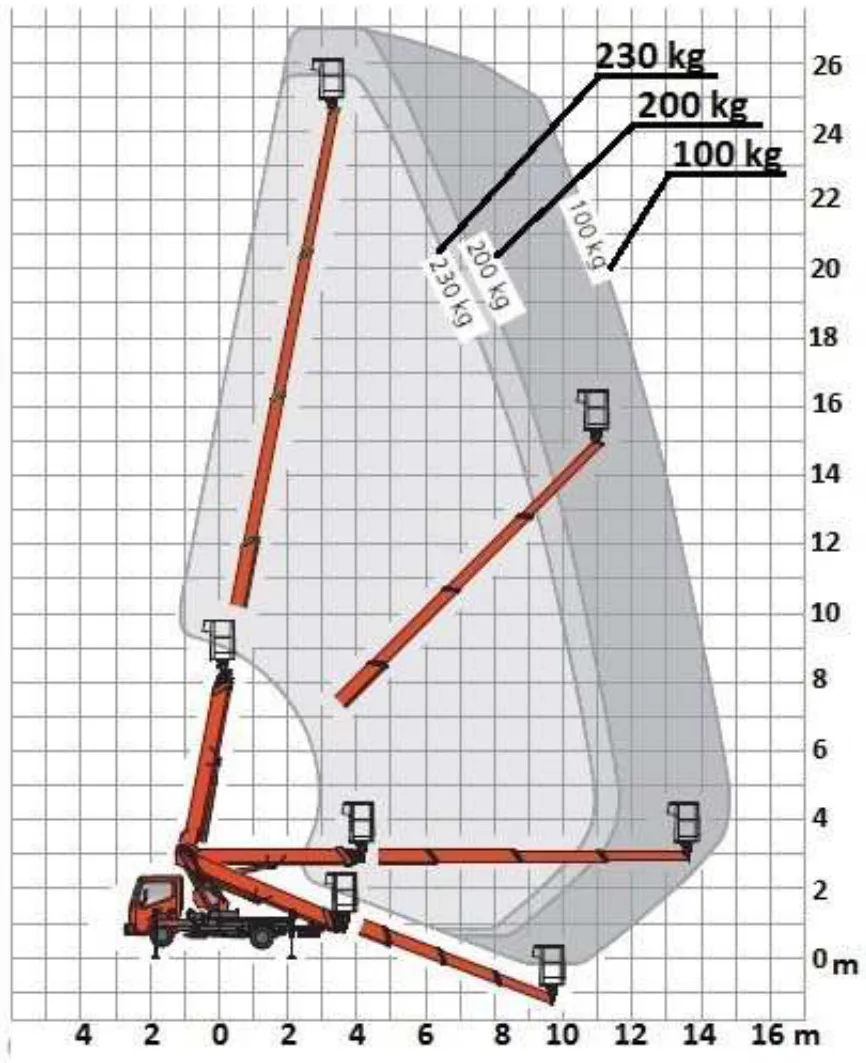

Using the work envelope chart shown, identify the correct operating parameters of the mobile elevating work platform:
W oparciu o przedstawiony wykres pola pracy wskaż poprawne parametry pracy podestu:
Open full-size illustrationa
Maximum outreach with a load of 220 kg: 13 m
maksymalny wysięg podestu obciążonego ładunkiem 220 kg - 13 m
b
Operation without outriggers
praca podestu bez podpór
c
Maximum working height: 27 m
maksymalna wysokość robocza 27 m
Correct answer
d
Permitted number of people on the work platform: 4
dopuszczalna ilość osób na platformie roboczej - 4
Why?
The maximum working height (wysokość robocza) is 27 m: the platform floor reaches 25 m, with a nominal 2 m added for the worker's reach. This does not permit every load at every outreach (wysięg): at 13 m outreach, the chart allows 100 kg, not 220 kg.
