Question #416

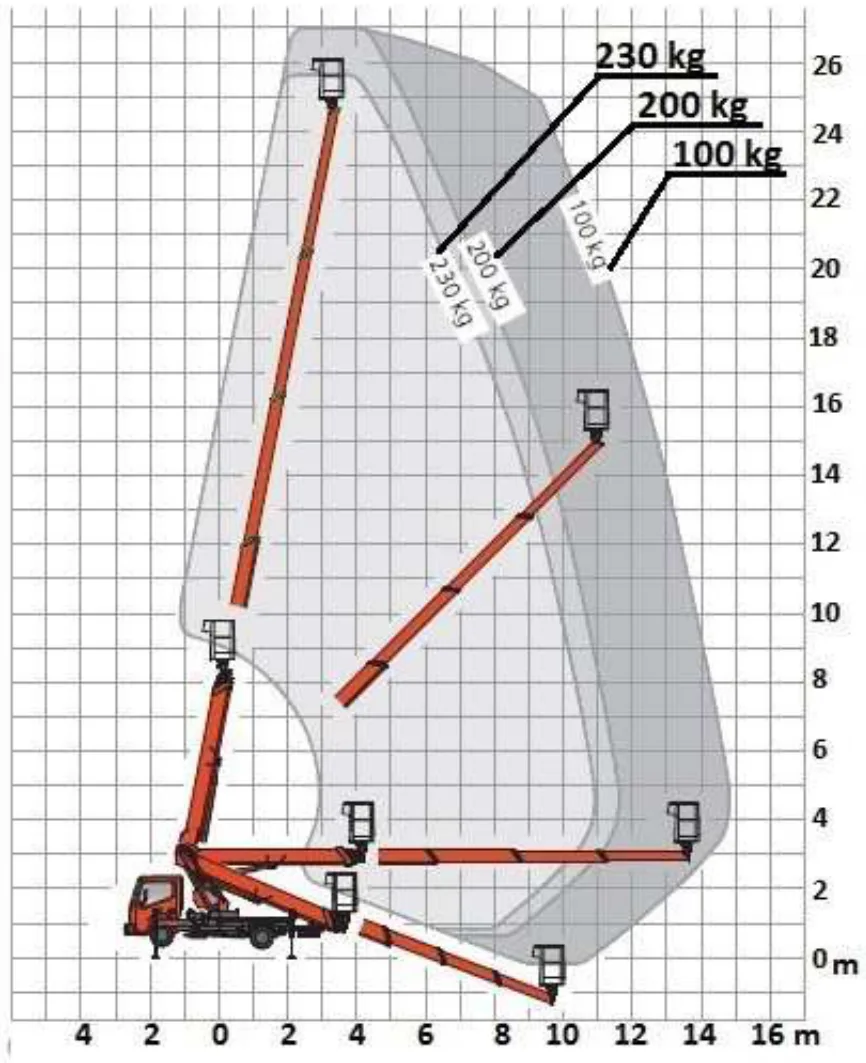

Using the working envelope chart shown, determine the maximum permissible load on the work platform at a height of 18 m and a horizontal outreach of 8 m:
W oparciu o przedstawiony wykres pola pracy określ maksymalne dopuszczalne obciążenie platformy roboczej uniesionej na wysokość 18 m i wysięgu 8 m :
Open full-size illustrationa
operation is prohibited because the permissible operating parameters are exceeded
praca niedozwolona ze względu na przekroczenia dopuszczalnych parametrów pracy
b
230 kg
230 kg
c
200 kg
200 kg
Correct answer
d
80 kg
80 kg
Why?
The point at a height of 18 m and a horizontal outreach (wysięg) of 8 m lies within the working envelope (pole pracy) for 200 kg, but outside the boundary for 230 kg. The maximum permissible load (maksymalne dopuszczalne obciążenie) is therefore 200 kg. A load of 230 kg is not permitted at every platform position.
