Question #459

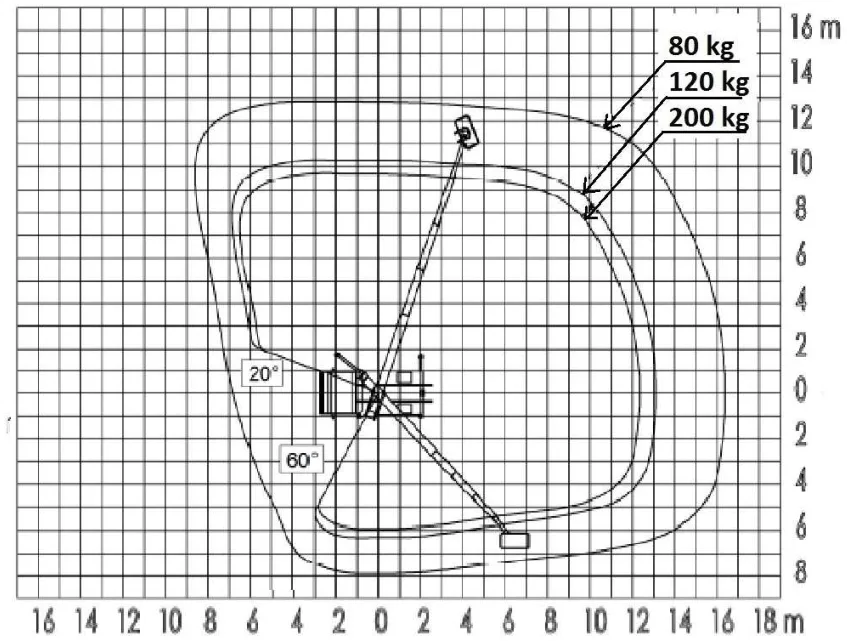

Using the working envelope chart shown, determine the maximum permissible outreach of the aerial work platform with a load of 120 kg.
W oparciu o przedstawiony wykres pola pracy określ maksymalne dopuszczalny wysięg podestu z obciążeniem 120 kg
Open full-size illustrationa
13 m to the left of the vehicle
13 m z lewej strony pojazdu
b
13 m to the right of the vehicle
13 m z prawej strony pojazdu
c
13 m behind the vehicle
13 m z tyłu pojazdu
Correct answer
d
all answers are incorrect
wszystkie odpowiedzi są nieprawidłowe
Why?
The 120 kg curve permits an outreach (wysięg) of 13 m behind the vehicle. The cab is on the left of the drawing, so the vehicle's rear points to the right of the chart. Do not confuse the right side of the drawing with the vehicle's right side.
