Question #712

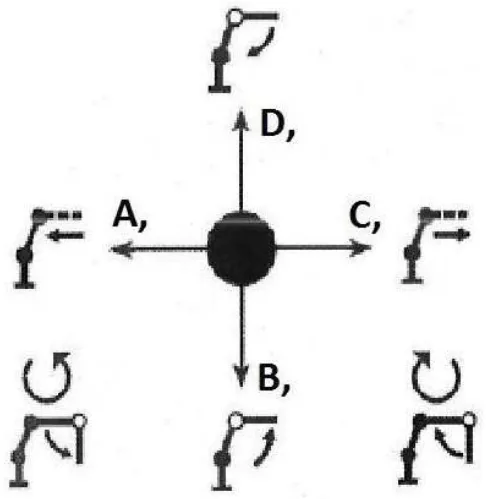

Moving the lever in direction C, as shown in the diagram, activates:
Wychylenie dźwigni w kierunku C (zgodnie z rysunkiem) powoduje:
Open full-size illustrationa
the boom raising mechanism
załączenie mechanizmu podnoszenia wysięgnika
b
the telescoping mechanism in the direction that increases the working radius
załączenie mechanizmu teleskopowania w kierunku "zwiększenia wysięgu"
Correct answer
c
the slewing mechanism to the right
załączenie mechanizmu obrotu w kierunku "prawo"
d
the hook raising mechanism
załączenie mechanizmu podnoszenia haka
Why?
Beside direction C, the pictogram shows the telescopic boom section extending, so telescoping (teleskopowanie) increases the working radius (wysięg). Moving the lever to the right does not mean slewing the crane to the right here, because the pictogram defines the function. Slewing is shown by separate symbols with curved arrows.
