Question #826

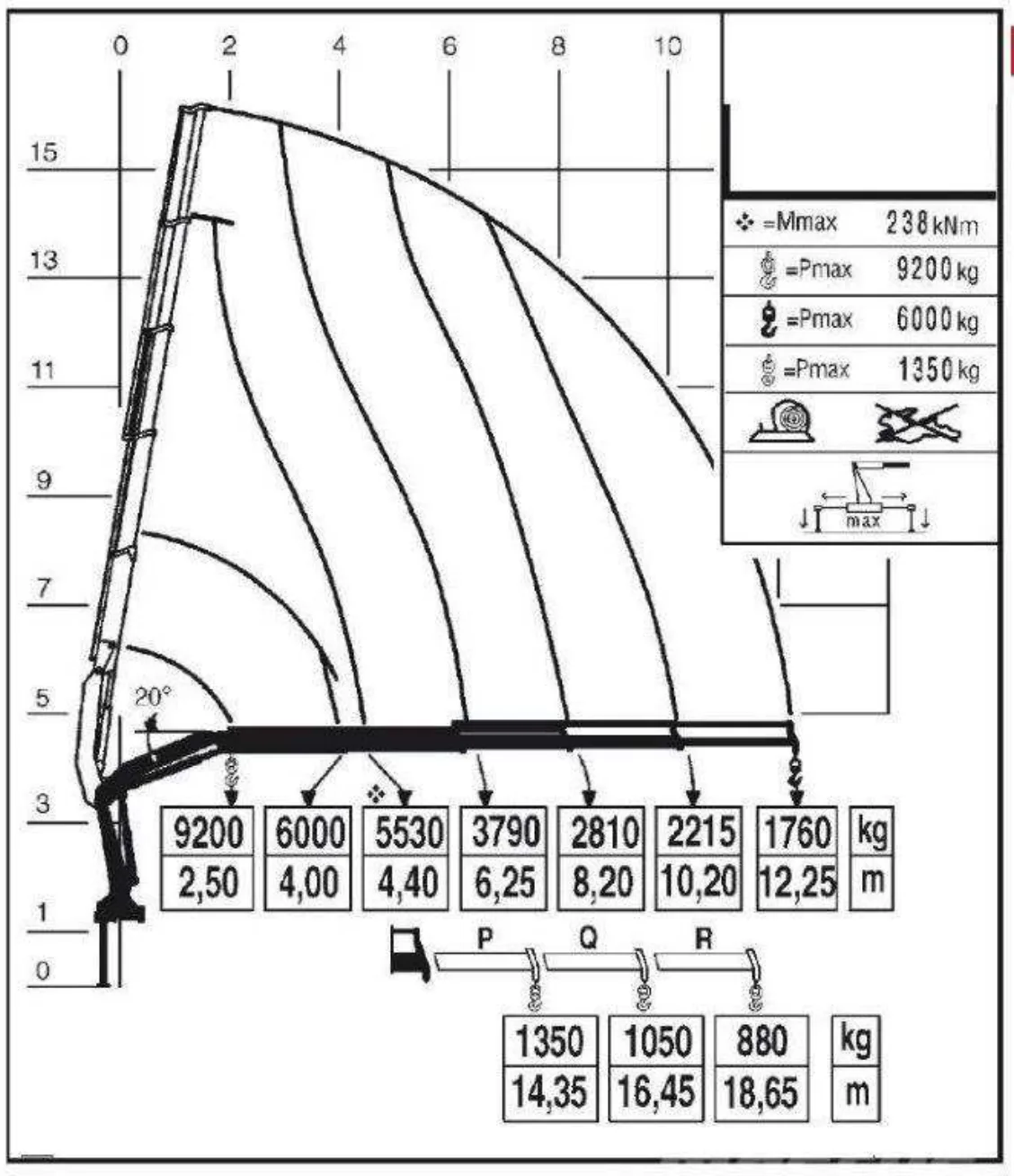

Based on the diagram shown, identify the correct operating parameters of the crane:
W oparciu o przedstawiony diagram wskaż poprawne parametry pracy żurawia:
Open full-size illustrationa
maximum load capacity is 9200 kg
maksymalny udźwig wynosi 9200 kg
b
maximum crane outreach with a manually extendable boom is 18.65 m
maksymalny wysięg żurawia z wysięgnikiem o ręcznym wysuwie wynosi 18,65 m
c
maximum load capacity at an outreach of 6 m is 2.81 t
maksymalny udźwig na wysięgu 6 m to 2,81 t
d
answers a and b are correct
odpowiedź a i b jest prawidłowa
Correct answer
Why?
The diagram gives a maximum load capacity (udźwig) of 9200 kg at an outreach (wysięg) of 2.50 m. With the manually extendable boom (wysięgnik o ręcznym wysuwie) extended through section R, maximum outreach is 18.65 m, but capacity there is only 880 kg. The value 2.81 t applies at 8.20 m and is not the maximum capacity at 6 m, so statements a and b are true.
